Просадка остаётся одной из ключевых инженерно-геологических угроз для строительства в России, а её география охватывает как южные лёссовые равнины, так и северную криолитозону. Лёссовые и лёссовидные отложения занимают значительную часть территории страны, а деградация многолетнемёрзлых пород с каждым годом расширяет зону геотехнических рисков. Понимание того, где происходят просадки грунта в России, — отправная точка при проектировании любого ответственного сооружения. В этой статье разберём географию проблемных территорий, нормативные требования, а также инженерные способы стабилизации подобных оснований.
Что такое просадочные грунты, почему они опасны?
Просадочными называют грунты, которые при замачивании или под действием собственного веса теряют структурную прочность, давая дополнительную деформацию — просадку. ГОСТ 25100 «Грунты. Классификация» относит к ним преимущественно лёссовые и лёссовидные суглинки, супеси с коэффициентом пористости выше 0,6 при степени влажности менее 0,8. Опасность заключается в неравномерности осадки, вызывающей трещины несущих конструкций, разрушение фундаментов, деформацию подземных коммуникаций, дорожных покрытий.
По величине просадки от собственного веса грунтовые условия делят на два типа:
- I тип — просадка от собственного веса не превышает 5 см; деформация возникает главным образом при внешнем замачивании.
- II тип — просадка от собственного веса превышает 5 см; даже без дополнительной нагрузки грунт способен дать критическую деформацию при изменении водного режима.
Определение типа влияет на выбор конструктивных мероприятий, что закреплено в своде правил СП «Здания и сооружения на подрабатываемых территориях и просадочных грунтах» (СП 21.13330). Документ устанавливает обязательные требования к изысканиям, проектированию, строительству на территориях с неустойчивыми основаниями.
Просадка грунта — районы распространения в России
Около 17% площади европейской части страны, а также обширные участки Западной и Восточной Сибири сложены просадочными отложениями. Формирование этих толщ связано с эоловым и делювиальным генезисом четвертичного периода.
Основные районы просадочных грунтов можно сгруппировать следующим образом:
- Центральное Черноземье, Среднее Поволжье — Воронежская, Тамбовская, Саратовская, Самарская, Пензенская области. Мощность просадочной толщи достигает 15–20 м, преобладает II тип грунтовых условий.
- Предкавказье, Северный Кавказ — Ставропольский край, Ростовская область, Краснодарский край. Лёссовидные суглинки здесь нередко перекрыты покровными глинами, что осложняет достоверную оценку просадочности на стадии рекогносцировки.
- Западная Сибирь — юг Тюменской, Омская, Новосибирская области. Лёссовые покровы мощностью до 10–12 м сочетаются с высоким уровнем грунтовых вод, повышая вероятность техногенного замачивания.
- Забайкалье, юг Восточной Сибири — Читинская область, Бурятия. Здесь просадочные толщи залегают в переходной зоне между сплошной и островной мерзлотой.

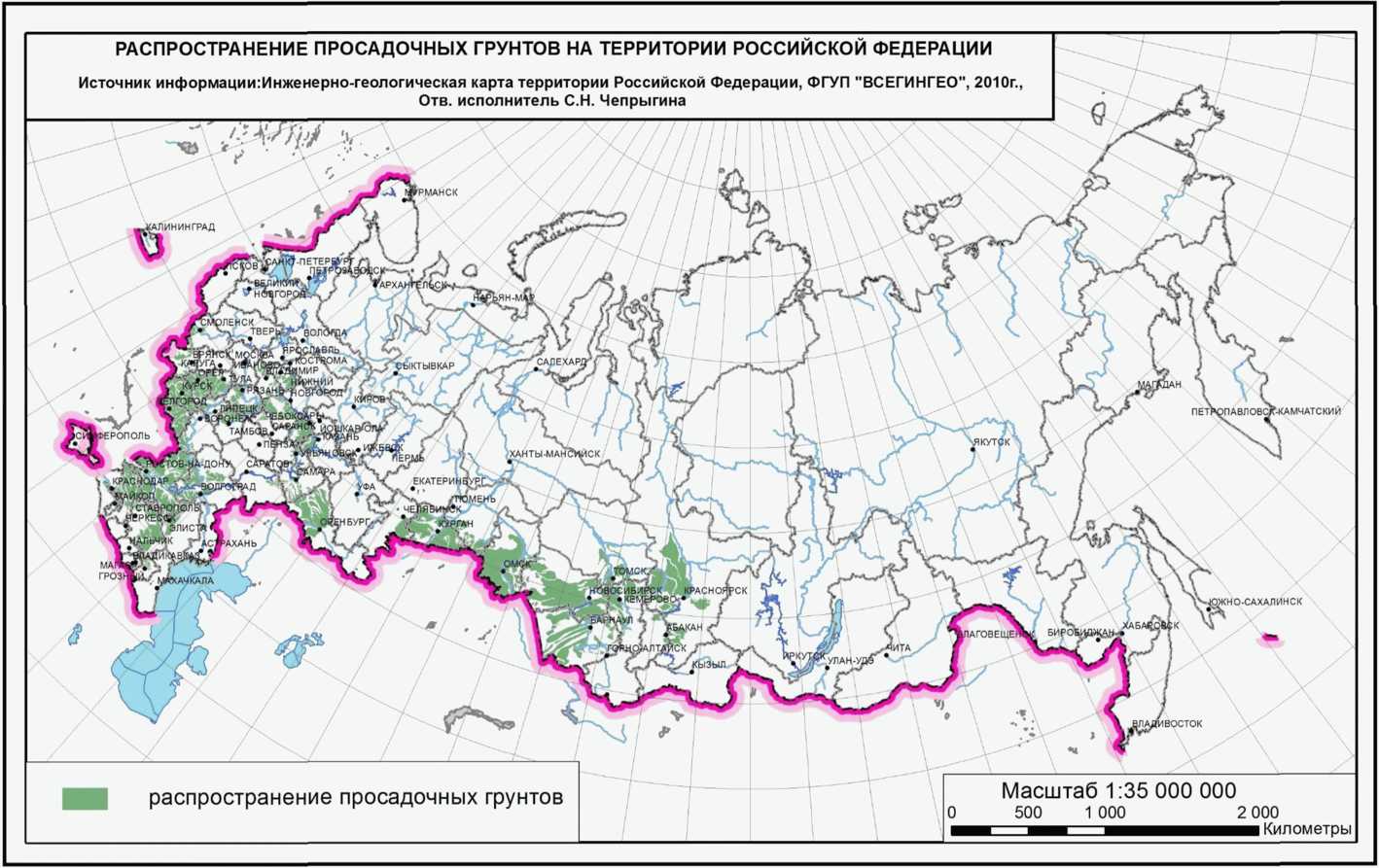

Карта просадочных грунтов
Инженерно-геологическое районирование территории по просадочности выполнено ещё в советский период, обобщено в работах ПНИИИС и ВНИИ ВОДГЕО. Современная карта просадочных грунтов России представлена в атласе природных опасностей МЧС, а также в региональных территориальных строительных нормах (ТСН). Она отражает мощность просадочной толщи, тип грунтовых условий, степень потенциальной опасности.
Стоит подчеркнуть, что карта просадочных грунтов носит обзорный масштаб, поэтому для конкретной площадки она не заменяет полноценных изысканий с отбором монолитов, определением коэффициента просадочности, начального просадочного давления.

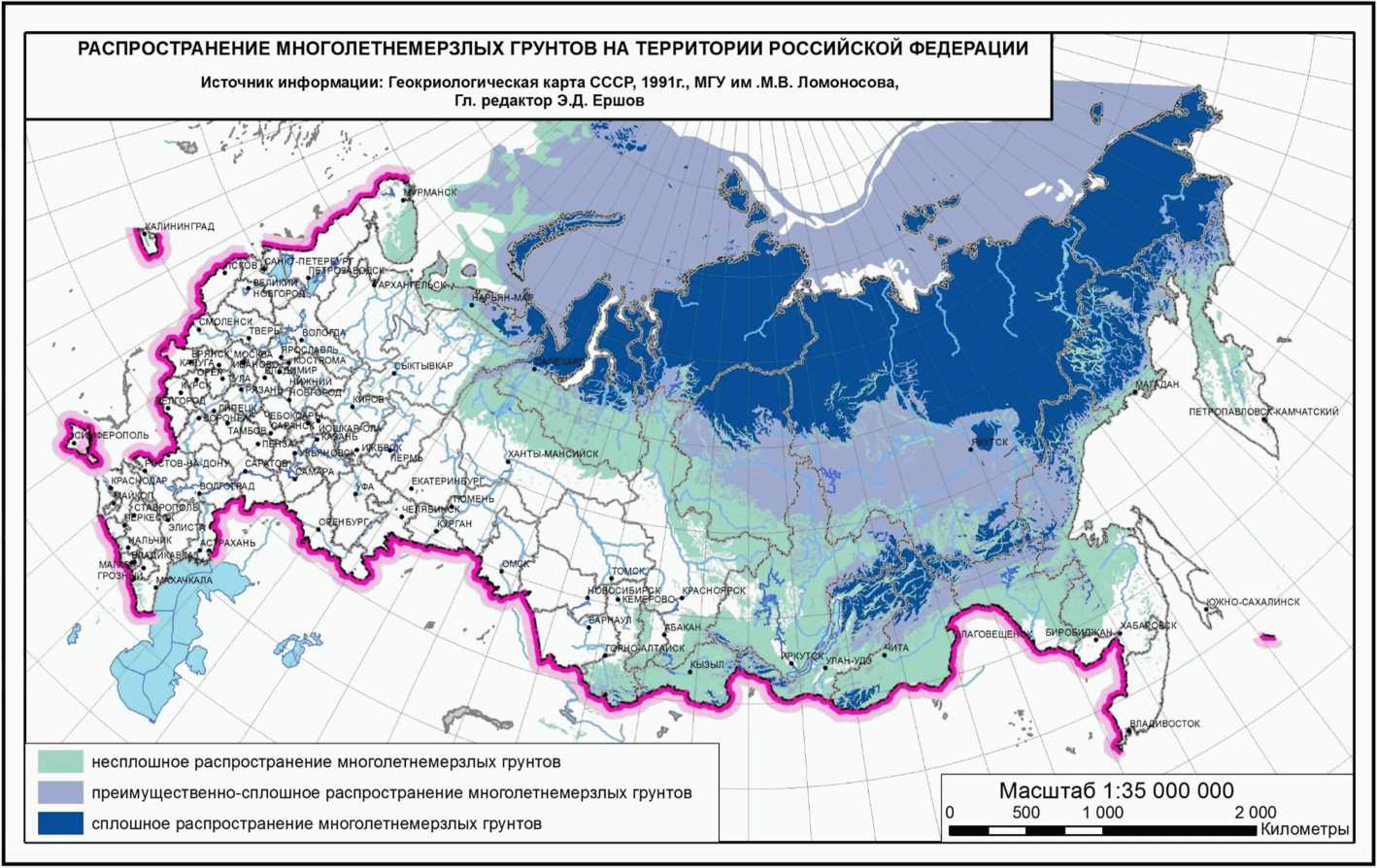

Просадки грунта в районах многолетней мерзлоты
Отдельную и всё более актуальную проблему представляют просадки грунта в районах многолетней мерзлоты. По данным Росгидромета, с 1970-х годов среднегодовая температура мёрзлых пород на глубине 10 м повысилась на 0,5–2 °C в зависимости от региона. Деградация мерзлоты приводит к оттаиванию льдистых грунтов, формированию термокарстовых озёр, неравномерным осадкам зданий.
Наиболее уязвимые территории включают:
- Норильский промышленный район — повреждено значительное число жилых, промышленных объектов;
- Якутск, агломерацию среднего течения Лены — фиксируются деформации жилых домов на свайных фундаментах;
- трассу Транссибирской, Байкало-Амурской магистралей — зафиксированы участки потери несущей способности земляного полотна;
- инфраструктуру нефтегазовых месторождений ЯНАО, ХМАО — трубопроводы, технологические площадки испытывают термопросадочные деформации.
Механизм здесь отличается от классической лёссовой просадки. Оттаивание льдистого грунта высвобождает межкристаллическую воду, структура скелета разрушается, массив теряет несущую способность. Прогнозирование таких деформаций требует теплотехнических расчётов, мониторинга температурного режима оснований.

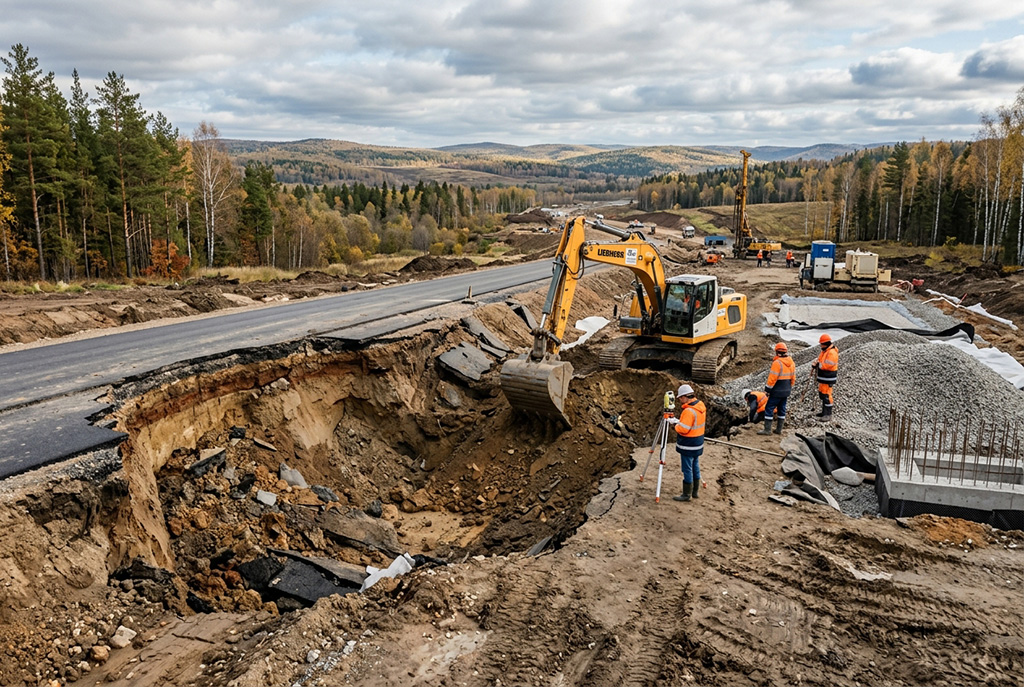

Районы распространения оползней и просадки грунта
Геологическая практика показывает, что районы распространения оползней и просадки грунта часто совпадают территориально. Лёссовые толщи при обводнении не только проседают, но также теряют устойчивость на склонах, формируя оползни суффозионно-просадочного генезиса.
Характерные зоны наложения двух процессов отмечены в следующих регионах:
- Среднее и Нижнее Поволжье — правобережье Волги от Ульяновска до Волгограда;
- Предкавказье — долины рек Кубань, Терек, Кума;
- Южная Сибирь — борта речных долин в Кемеровской, Новосибирской областях.
Совмещение оползневой и просадочной опасности требует комплексного подхода к закреплению грунтов. Помимо устранения просадочных свойств, необходимо обеспечить устойчивость склонов за счёт повышения прочностных характеристик массива, организации поверхностного водоотведения.
Нормативная база проектирования на просадочных основаниях
Проектирование зданий и инженерных сооружений на территориях с неблагоприятными грунтовыми условиями регулируется рядом сводов правил, главный из которых — СП «Здания и сооружения на подрабатываемых территориях и просадочных грунтах» (СП 21.13330.2021). Документ определяет порядок назначения мероприятий по устранению или прорезке просадочной толщи, допустимые значения дополнительных деформаций, конструктивные решения для зданий различных уровней ответственности.
Также при проектировании учитываются положения следующих документов:
- СП 22.13330 «Основания зданий, сооружений» — общие расчётные методы;
- СП 47.13330 «Инженерные изыскания для строительства» — состав работ по оценке просадочности;
- СП 116.13330 «Инженерная защита территорий от опасных геологических процессов» — мероприятия при оползневой, просадочной угрозе;
- ГОСТ 23161 «Грунты. Метод лабораторного определения характеристик просадочности» — методика испытаний.
Соблюдение нормативных требований обязательно, однако сам свод правил не привязан к конкретной технологии закрепления. Выбор способа стабилизации остаётся за проектной организацией, опирающейся на результаты изысканий, экономическое обоснование.
Современные методы закрепления просадочных грунтов
Традиционные подходы к строительству на просадочных основаниях включают уплотнение тяжёлыми трамбовками, устройство грунтовых подушек, прорезку просадочной толщи свайными фундаментами. Эти решения эффективны, но не всегда применимы в стеснённых условиях существующей застройки, вблизи действующих коммуникаций или при необходимости усиления основания эксплуатируемого здания.
Геотехническая компания «Геобилдинг» специализируется на инъекционных технологиях закрепления грунтов, позволяющих устранить просадочные свойства без разрушения существующих конструкций.
Струйная цементация (Jet Grouting). Метод основан на разрушении грунта высоконапорной струёй цементного раствора с одновременным перемешиванием. В результате формируется грунтоцементный массив с прочностью на сжатие от 2 до 15 МПа в зависимости от литологии. Технология применима при мощности просадочной толщи до 25–30 м, позволяет создавать сплошные экраны, колонны или пластинчатые элементы. Среди её преимуществ — отсутствие динамических воздействий на соседние здания, возможность работы в ограниченном пространстве, высокая скорость выполнения.
Инъекционное крепление грунтов (Deep Injection). При этом методе твердеющий раствор нагнетается в грунтовый массив через инъекторы или манжетные колонны под контролируемым давлением. Раствор заполняет поры, полости, цементируя скелет грунта, устраняя его просадочность. Технология особенно эффективна для локального укрепления оснований фундаментов, ликвидации каверн, стабилизации грунтов под действующими зданиями. Глубина обработки может достигать 20 м.
Оба метода прошли многолетнюю апробацию на объектах различного назначения.
Районы распространения просадочных грунтов РФ охватывают обширные территории от Черноземья до Забайкалья, а деградация многолетней мерзлоты ежегодно расширяет проблемную зону на север. Грамотная оценка грунтовых условий, опора на нормативную базу, применение современных инъекционных технологий позволяют возводить надёжные сооружения даже на сложных основаниях.
Источники
- СП 21.13330.2021 «Здания и сооружения на подрабатываемых территориях и просадочных грунтах». — М., Минстрой России.
- СП 22.13330.2016 «Основания зданий и сооружений». — М., Минстрой России.
- СП 116.13330.2012 «Инженерная защита территорий, зданий и сооружений от опасных геологических процессов». — М., Минстрой России.
- ГОСТ 25100-2020 «Грунты. Классификация». — М., Стандартинформ.
- ГОСТ 23161-2012 «Грунты. Метод лабораторного определения характеристик просадочности». — М., Стандартинформ.
- Атлас природных и техногенных опасностей и рисков чрезвычайных ситуаций в Российской Федерации. — М., МЧС России / ИФЗ РАН.
- Второй оценочный доклад Росгидромета об изменениях климата и их последствиях на территории Российской Федерации (2014). — М., Росгидромет.
