Устойчивость любого сооружения определяется состоянием его фундамента, а также грунтового основания. Одной из наиболее распространённых проблем, с которой сталкиваются эксплуатирующие организации, является подмыв фундамента — процесс постепенного выноса частиц грунта из-под конструкции под воздействием водных потоков. Без своевременного реагирования последствия варьируются от неравномерных осадок до частичного либо полного обрушения несущих конструкций. В данной статье рассмотрены причины, механизмы развития, способы устранения этого деструктивного явления с позиции современной геотехнической практики.
Может ли подмыть фундамент и при каких условиях
Угрозе подвержены практически все типы оснований, включая ленточные, свайные и плитные. Степень риска зависит от сочетания нескольких факторов, которые целесообразно проанализировать детально.
Гидрогеологические условия площадки. Высокий уровень грунтовых вод (УГВ), наличие водоносных горизонтов вблизи подошвы фундамента, сезонные колебания УГВ создают предпосылки для суффозионного выноса грунта. В районах с интенсивным подъёмом грунтовых вод в весенний период либо после затяжных дождей ситуация усугубляется.
Атмосферные осадки и поверхностный сток. Нередко фиксируется подмыв фундамента дождевыми водами, особенно при отсутствии организованного водоотвода, повреждённой отмостке или ошибках вертикальной планировки прилегающей территории. Ливневые потоки, сконцентрированные вдоль стен здания, оказывают значительное эрозионное воздействие на грунт основания.
Техногенные утечки. Прорывы водопроводных, канализационных сетей, расположенных вблизи фундаментных конструкций, приводят к локальному замачиванию грунта с формированием промоин в его толще.
Конструктивные просчёты. Недостаточная глубина заложения, отсутствие гидроизоляции, использование дренирующих засыпок без фильтрующей обоймы — всё это существенно увеличивает вероятность размытия.
К основным предпосылкам разрушения относятся:
- несвязные и слабосвязные грунты основания — пески, супеси, лёссовые суглинки;
- уклон территории, направляющий сток непосредственно к зданию;
- нарушение целостности отмостки, элементов дренажной системы;
- строительные работы вблизи существующих сооружений, изменяющие фильтрационный режим;
- длительная эксплуатация без мониторинга состояния основания, гидрогеологического режима.
Как вода подмывает фундамент? Механизм деструктивного процесса
Процесс протекает в несколько последовательных стадий.
На начальном этапе вода проникает к подошве конструкции через трещины в отмостке, негерметичные вводы коммуникаций либо непосредственно через грунтовую толщу. Движущийся водный поток обладает кинетической энергией, достаточной для перемещения мелких частиц. Происходит суффозия — механический вынос пылеватых, песчаных фракций из-под подошвы фундаментной конструкции.
По мере увеличения объёма вымытого грунта формируются полости, каверны. Контактное давление на оставшиеся участки грунтового основания возрастает, появляются зоны концентрации напряжений. Подмытие фундамента переходит в стадию активных деформаций — фиксируются трещины в стенах, перекосы оконных и дверных проёмов, отклонение конструкций от вертикали.
Когда фундамент размывает водой на протяжении длительного времени, деструктивные процессы приобретают лавинообразный характер. Суффозионные каналы расширяются, грунт теряет несущую способность на значительных площадях, и конструкция начинает испытывать критические неравномерные осадки, способные привести к аварийному состоянию здания.
Признаки того, что подмыло грунт под фундаментом
Раннее обнаружение проблемы позволяет существенно снизить затраты на восстановительные работы. О том, что подмыло грунт под фундаментом, свидетельствуют характерные признаки, которые необходимо учитывать при плановых обследованиях:
- появление трещин на цоколе и несущих стенах, расширяющихся книзу, что указывает на просадку основания;
- локальные просадки отмостки, прилегающего грунта, образование зазоров между отмосткой и цоколем;
- заклинивание дверей и окон вследствие деформации проёмов;
- влажные пятна, высолы на поверхности цокольной части здания;
- образование промоин и воронок вблизи фундаментных конструкций;
- повышенная влажность в подвальных помещениях, систематическое подтопление приямков, технических этажей.
При обнаружении даже одного из перечисленных симптомов рекомендуется незамедлительно провести инженерно-геотехническое обследование с оценкой фильтрационного режима, физико-механических свойств грунтов, несущей способности основания.
Что делать, если подмывает фундамент?
Экстренные меры должны быть направлены на прекращение водного воздействия и стабилизацию ситуации до момента разработки полноценного проектного решения.
Первым шагом необходимо организовать отвод воды от конструкции. Для этого устраиваются временные водоотводные канавы, при необходимости монтируются насосы для откачки из приямков, подвальных помещений. Далее выполняется обследование дренажной системы, отмостки, выявляются источники утечек из инженерных сетей.
Параллельно привлекается специализированная геотехническая организация для проведения детального обследования, разработки проекта восстановления. Принципиально важно не ограничиваться косметическим ремонтом видимых повреждений, а устранить первопричину — восстановить несущую способность грунтового основания, обеспечить надёжную гидрозащиту конструкции.
Когда размыло фундамент, что делать для восстановления несущей способности
Комплекс восстановительных мероприятий зависит от масштаба повреждений, типа конструкции и грунтовых условий площадки. Особенно уязвимыми оказываются мелкозаглублённые конструкции. Если размыло ленточный фундамент, типичный перечень работ включает:
- вскрытие и обследование повреждённых участков с фиксацией фактических деформаций;
- удаление разрушенного грунта и заполнение образовавшихся каверн;
- закрепление грунтов основания инъекционными или струйно-цементационными методами;
- устройство или восстановление гидроизоляции обмазочного, оклеечного либо проникающего типа;
- ремонт отмостки, элементов дренажной системы с приведением их в проектное состояние.
В ситуациях, когда сильно подмыло фундамент дома, исправить положение без полноценного усиления грунтового основания — практически невозможно. Простая подсыпка грунта не восстанавливает утраченную несущую способность, а лишь маскирует деструктивный процесс. Требуется применение технологий, обеспечивающих формирование в толще грунта монолитных элементов с заданными прочностными, деформационными характеристиками.
Профессиональные методы устранения подмыва основания фундамента
Устранение подмыва основания фундамента — это комплексная задача, решение которой находится на стыке гидротехники, геотехники и конструктивного проектирования. Современная инженерная практика предлагает ряд эффективных технологий, позволяющих не просто компенсировать нанесённый ущерб, а кардинально улучшить характеристики грунтового массива.

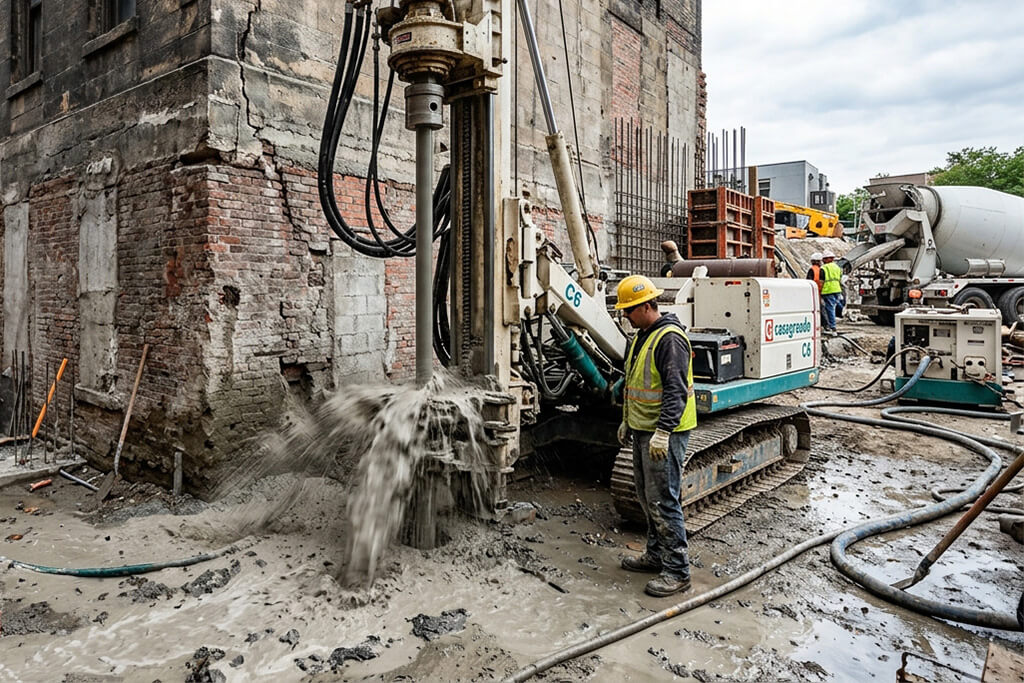

Струйная цементация (Jet Grouting). Технология основана на разрушении грунта высоконапорной струёй цементного раствора с одновременным перемешиванием, формированием грунтоцементных элементов — колонн, панелей, массивов. Метод применим практически в любых инженерно-геологических условиях, включая водонасыщенные, слабые грунты. Диаметр формируемых колонн варьируется от 600 до 2500 мм, а прочность на одноосное сжатие составляет 2–15 МПа в зависимости от характеристик грунта, параметров обработки. Метод укрепляет практически весь диапазон грунтов — от гравийных отложений до мелкодисперсных глин и илов
Инъекционное закрепление грунтов (Deep Injection). Метод предусматривает нагнетание в грунтовый массив вяжущих составов — цементных, цементно-полимерных, силикатных растворов — через систему инъекторов. Раствор заполняет поры, трещины, каверны, формируя зоны с повышенной прочностью, пониженной водопроницаемостью. Данная технология позволяет выполнять работы в стеснённых условиях действующих объектов без демонтажа существующих конструкций и остановки эксплуатации здания. Deep Injection особенно эффективен для остановки просадок и вымывания грунта из-под фундаментов, что делает его профильным решением при подмыве.
Выбор конкретного метода определяется инженерно-геологическими условиями площадки, конструктивной схемой здания, требуемыми параметрами закрепления и экономическими ограничениями проекта.
Мероприятия по защите фундамента от подтопления и подмыва
Комплексные мероприятия по защите фундамента от подтопления и подмыва включают превентивные, а также конструктивные решения.
Превентивные меры
- организация поверхностного водоотвода — лотковые системы, ливневая канализация, вертикальная планировка территории;
- устройство и регулярное техническое обслуживание дренажной системы — пристенный, кольцевой или пластовый дренаж;
- поддержание целостности отмостки шириной не менее 1 м с уклоном от здания не менее 3 %;
- регулярный контроль состояния инженерных сетей в зоне влияния фундаментных конструкций;
- геотехнический мониторинг, включающий наблюдение за уровнем грунтовых вод, деформациями конструкций посредством геодезических реперов, инклинометров.
Конструктивные решения при строительстве и реконструкции
- применение гидроизоляционных систем обмазочного, оклеечного или проникающего типа по всей площади контакта с грунтом;
- устройство противофильтрационных завес методами струйной цементации для отсечения притока грунтовых вод;
- закрепление грунтов основания с целью повышения их устойчивости к суффозионным процессам;
- усиление фундаментных конструкций обоймами, подведением дополнительных буроинъекционных свай или микросвай.
Сочетание превентивных и конструктивных мер обеспечивает комплексную защиту здания на протяжении всего жизненного цикла эксплуатации.
Геотехнические решения от компании «Геобилдинг»
Компания «Геобилдинг» специализируется на закреплении грунтов, усилении фундаментов с применением технологий струйной цементации (Jet Grouting), а также инъекционного закрепления грунтов (Deep Injection). Работы выполняются на основании допусков саморегулируемых организаций (СРО) в соответствии с действующей нормативно-технической документацией.
Обращение к профильной геотехнической организации позволяет получить полный цикл услуг — от инженерных изысканий, проектирования до производства работ, авторского надзора. Применение специализированного оборудования, накопленный опыт реализации проектов различной сложности обеспечивают надёжное устранение последствий размытия, долговременную защиту фундаментных конструкций.
При выявлении признаков подмыва или планировании превентивных мероприятий рекомендуется обратиться к специалистам «Геобилдинг» для получения консультации и подбора оптимального технического решения.
Источники
- СП 22.13330.2016 «Основания зданий и сооружений» (актуализированная редакция СНиП 2.02.01-83*).
- СП 45.13330.2017 «Земляные сооружения, основания и фундаменты» (актуализированная редакция СНиП 3.02.01-87).
- СП 104.13330.2016 «Инженерная защита территории от затопления и подтопления» (актуализированная редакция СНиП 2.06.15-85).
- ГОСТ 20522-2012 «Грунты. Методы статистической обработки результатов испытаний».
- Ильичёв В.А., Мангушев Р.А. «Справочник геотехника. Основания, фундаменты и подземные сооружения». — М., 2016.
