Неравномерная осадка ограждающих и несущих конструкций входит в число наиболее опасных дефектов эксплуатируемых зданий. Когда проседает стена дома, под угрозой оказывается не только эксплуатационная пригодность объекта, но и жизнь людей, находящихся внутри. Деформационный процесс может развиваться годами, постепенно увеличивая раскрытие трещин, либо проявиться внезапно после изменения гидрогеологических условий площадки. В обоих случаях требуются оперативная диагностика, грамотное проектирование, применение специализированных геотехнических решений.
Основные причины просадки стен зданий
Просадка стен формируется вследствие нарушения несущей способности грунтового основания, конструктивных дефектов фундамента либо совокупности этих факторов. Грамотное определение первопричины — обязательное условие выбора эффективного метода усиления. Рассмотрим ключевые группы факторов, провоцирующих деформации.
- Просадочные грунты. Лёссовые, торфяные, илистые, техногенные насыпные грунты при замачивании утрачивают структурную прочность. Их сжимаемость резко возрастает, что приводит к неравномерным осадкам подошвы фундамента, а затем — к перекосу стеновых конструкций.
- Суффозия, механическая эрозия. Фильтрационные потоки подземных вод способны вымывать пылеватые, мелкопесчаные фракции из грунтового массива. В результате под фундаментом формируются полости, лишённые несущей способности.
- Ошибки на стадии проектирования. Недостаточная глубина заложения фундамента, занижение расчётных нагрузок, отсутствие учёта данных инженерно-геологических изысканий, нарушение технологии бетонирования — всё это закладывает предпосылки для преждевременного развития деформаций.
- Динамические воздействия. Работа тяжёлой строительной техники на смежных площадках, забивка свай, движение большегрузного транспорта, сейсмическая активность нарушают стабильность грунтового массива и способны инициировать процесс осадки.
- Изменение гидрогеологического режима территории. Подъём или понижение уровня грунтовых вод, утечки из водонесущих коммуникаций, нарушение системы поверхностного водоотвода оказывают прямое влияние на физико-механические свойства грунтов основания.
Без полноценных инженерно-геологических исследований, организации геотехнического мониторинга любые ремонтные мероприятия будут носить временный характер, не устранят корневую проблему.
Как распознать проседание несущей стены
Проседание несущей стены крайне редко начинается внезапно. Ему, как правило, предшествует ряд визуальных и инструментально фиксируемых признаков, которые при систематическом техническом осмотре можно обнаружить на ранней стадии. Перечислим основные индикаторы.
- Наклонные трещины в кладке, штукатурном слое. Характерные трещины, расходящиеся от углов оконных и дверных проёмов под углом 30–45°, указывают на неравномерную осадку фундамента. Направление раскрытия позволяет определить зону максимального проседания.
- Отклонение плоскости стены от вертикали. Фиксируется при помощи инклинометрических измерений, лазерного сканирования или визуально — по нарастающему зазору между стеной и элементами пола.
- Деформация перекрытий, смежных конструкций. Прогибы плит, расхождение швов между панелями, заклинивание дверных и оконных блоков свидетельствуют о перераспределении нагрузок внутри конструктивной схемы здания.

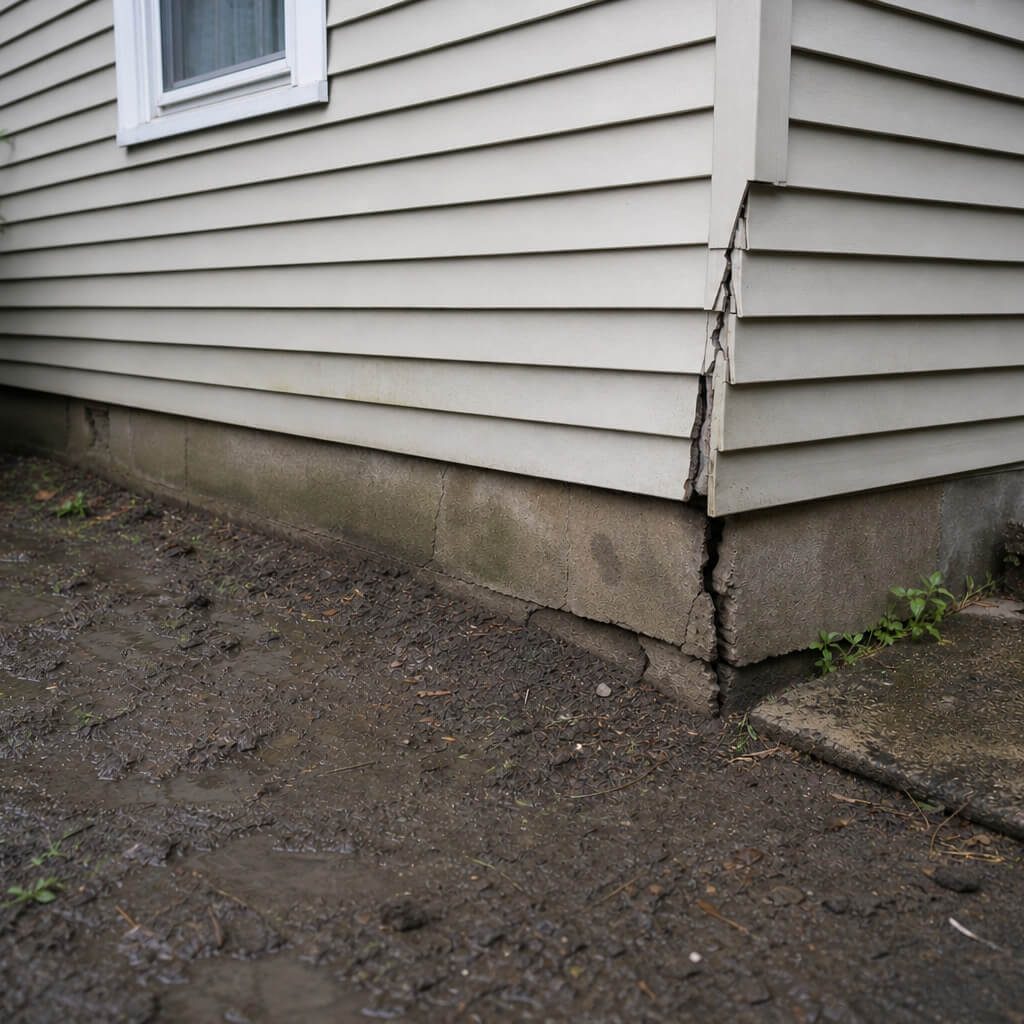

- Разрушение отмостки, цокольной части. Растрескивание защитных покрытий вблизи фундамента, отслоение облицовки цоколя являются косвенными, но надёжными признаками деформационных процессов в основании.
- Раскрытие конструктивных швов. Увеличение зазоров в местах сопряжения стен между собой, а также между стенами и фундаментом может свидетельствовать о взаимном смещении конструктивных элементов.
При обнаружении хотя бы двух из перечисленных признаков рекомендуется незамедлительно организовать инструментальный мониторинг с установкой геодезических марок и регулярным снятием отсчётов. Скорость раскрытия трещин, динамика осадки позволят определить степень аварийности объекта и выбрать адекватную стратегию вмешательства.
Просела стена — что делать для стабилизации конструкции
Непрофессиональные или преждевременные вмешательства способны не только не решить проблему, но усугубить её, спровоцировав дальнейшее развитие деформаций. Рекомендуемый алгоритм действий состоит из нескольких последовательных этапов.
Этап 1 — обследование, диагностика. Необходимо привлечь аккредитованную организацию для проведения комплекса инженерно-геологических изысканий и обследования строительных конструкций. На данном этапе выполняются статическое, динамическое зондирование, отбор проб грунта с определением физико-механических характеристик, визуально-инструментальное обследование фундамента, стен, перекрытий.
Этап 2 — организация геотехнического мониторинга. Устанавливается система наблюдений за деформациями, включающая геодезические марки, инклинометры, тензометрические датчики, маяки на трещинах. Результаты мониторинга позволяют зафиксировать текущую динамику процесса, принять обоснованное решение о срочности вмешательства.
Этап 3 — разработка проектной документации. На основании результатов обследования проектная организация формирует проект усиления грунтового основания, при необходимости — конструкций фундамента. Документация включает расчётное обоснование выбранного метода, технологическую карту, программу производственного контроля, раздел охраны труда.
Этап 4 — выполнение работ по усилению. Реализация проектных решений осуществляется силами специализированной подрядной организации, имеющей допуск саморегулируемой организации (СРО) и опыт работы с соответствующими технологиями. Контроль качества ведётся на каждом технологическом переделе.
Этап 5 — контрольный мониторинг. После завершения работ наблюдение за конструкциями продолжается в течение срока, установленного проектом, для подтверждения затухания деформационных процессов и достижения проектных показателей.

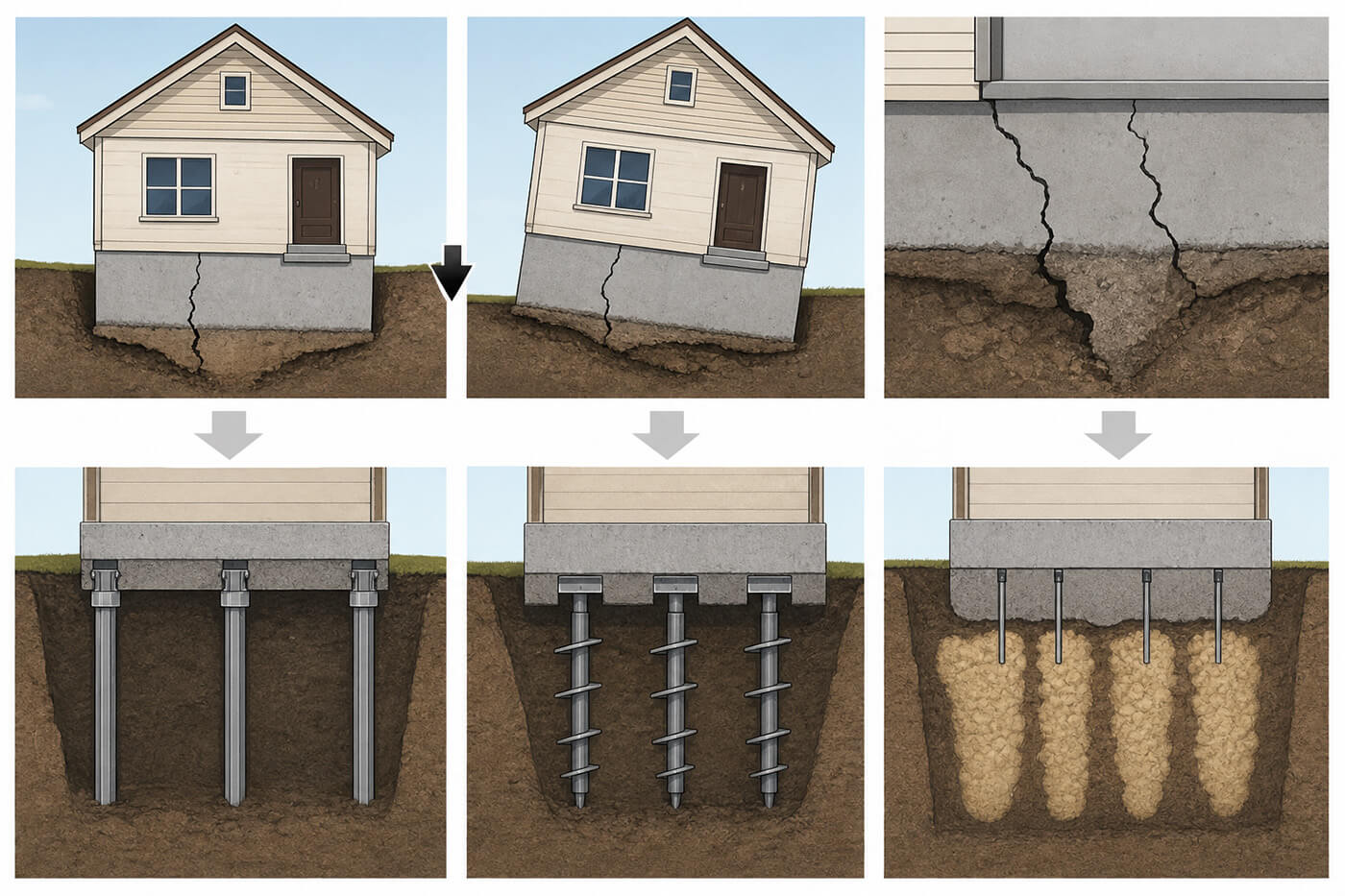

Технологии геотехнической стабилизации грунтовых оснований
Выбор конкретного метода стабилизации определяется типом грунтов площадки, характером и интенсивностью деформаций, конструктивными особенностями здания, условиями производства работ. Среди современных технологий, доказавших свою эффективность при устранении последствий неравномерных осадок, выделяются два базовых подхода.
Струйная цементация (Jet Grouting)
Технология Jet Grouting основана на разрушении грунта высоконапорной струёй цементного раствора с одновременным перемешиванием и формированием грунтоцементных элементов заданного диаметра. Метод позволяет решать широкий спектр геотехнических задач.
- Создание противофильтрационных завес, препятствующих обводнению основания и развитию суффозионных процессов.
- Устройство несущих грунтоцементных свай непосредственно под подошвой существующих фундаментов без вскрытия котлована.
- Закрепление просадочных, водонасыщенных, слабых грунтов в зоне активных деформаций.
- Формирование жёстких подпорных конструкций при отрывке котлованов вблизи деформируемых зданий и объектов инфраструктуры.
Ключевое преимущество Jet Grouting — возможность выполнения работ в стеснённых условиях городской застройки без демонтажа существующих конструкций. Это критически важно при усилении оснований эксплуатируемых зданий, где остановка функционирования объекта нежелательна.
Инъекционное крепление грунтов, фундаментов (Deep Injection)
Метод Deep Injection предполагает нагнетание специализированных составов — цементных, цементно-песчаных, полиуретановых или силикатных растворов — в грунтовый массив через инъекционные скважины малого диаметра. Технология применяется для решения следующих задач.
- Заполнение пустот, каверн, зон разуплотнения в основании фундамента.
- Повышение прочностных, деформационных характеристик грунтов путём пропитки или гидроразрыва с замещением.
- Восстановление контактной зоны «фундамент — грунт» при её разуплотнении вследствие осадочных процессов.
- Усиление тела фундамента путём инъектирования трещин, пустот в бетонной или каменной кладке.
Инъекционное крепление обеспечивает точечное, адресное воздействие на проблемные участки основания, минимизируя влияние на смежные конструкции, прилегающую застройку. Технология особенно востребована на объектах, где применение ударных или вибрационных методов недопустимо.
Нормативная база
Проектирование и производство работ по закреплению грунтов и усилению оснований выполняются в соответствии с действующими сводами правил и стандартами. Работы по грунтоцементным элементам, выполняемым струйной цементацией, регламентируют СП 291.1325800.2017 «Конструкции грунтоцементные армированные» и профильный СП 384.1325800.2018 «Укрепление грунтов струйной цементацией при строительстве и реконструкции»; инъекционные методы дополнительно описаны в СТО НОСТРОЙ 2.3.18-2011.
Геотехническая компания «Геобилдинг» специализируется на закреплении грунтов методами струйной цементации (Jet Grouting) и инъекционного закрепления (Deep Injection), выполняет усиление фундаментов зданий и сооружений без остановки эксплуатации и в стеснённых условиях, включая работу из подвальных помещений высотой от 2 м. Компания располагает собственным парком бурового и инъекционного оборудования и допусками СРО в области проектирования и строительно-монтажных работ. При появлении признаков просадки целесообразно обратиться к специалистам для обследования и разработки проекта усиления.
Рекомендации
- При первых косых трещинах установите маяки и зафиксируйте дату — это позволит отличить стабилизировавшуюся деформацию от прогрессирующей.
- Не приступайте к косметическому ремонту и заделке трещин до устранения причины просадки — иначе дефекты появятся вновь.
- Закажите обследование по ГОСТ 31937-2024 и геодезический мониторинг по ГОСТ 24846-2019; при выявленной динамике осадок организуйте циклические наблюдения.
- Сопоставьте фактические осадки с предельными по Приложению Г СП 22.13330.2016. Порог для перехода к экстренному усилению — приближение к предельным значениям (порядка 8 см для зданий с железобетонным каркасом и около 12 см для кирпичных бескаркасных зданий) либо продолжающийся рост трещин между циклами измерений.
- Для водонасыщенных и слабых грунтов, а также для широкого диапазона грунтовых условий выбирайте струйную цементацию (Jet Grouting); для точечного усиления вблизи действующих конструкций и сохранения структуры массива — инъекционное закрепление (Deep Injection). Окончательный выбор фиксируйте в проекте усиления на основе изысканий.
- Работы по усилению поручайте организации с допусками СРО, собственным оборудованием и разработанными ППР и технологическими картами.
Обращение к специализированной организации на ранней стадии развития деформаций даёт возможность существенно сократить затраты на восстановительные мероприятия, избежать перевода объекта в категорию аварийных. Чем раньше начата диагностика со стабилизацией, тем ниже стоимость работ и выше их результативность.
Источники
- СП 22.13330.2016 «Основания зданий, сооружений» (актуализированная редакция СНиП 2.02.01-83*).
- СП 45.13330.2017 «Земляные сооружения, основания, фундаменты» (актуализированная редакция СНиП 3.02.01-87).
- ГОСТ 20522-2012 «Грунты. Методы статистической обработки результатов испытаний».
- Ильичёв В.А., Мангушев Р.А. «Справочник геотехника. Основания, фундаменты, подземные сооружения». — М.: АСВ, 2016.
