Струйная цементация грунтов
(Jet Grouting)

Описание технологии

струйной цементации Jet Grouting

Сущность закрепления грунтов методом струйной цементации заключается в использовании энергии высоконапорной струи цементного раствора для разрушения и одновременного перемешивании грунта с цементным раствором в режиме «mix-in-place» (перемешивание на месте). После твердения раствора образуется новый материал — грунтоцемент, обладающий высокими прочностными и деформационными характеристиками.

Струйное цементирование грунтов (Jet Grouting) выполняется в два этапа – в процессе прямого и обратного хода буровой колонны.

JetGrouting-scheme

Этапы технологии бурения Джет Граутинг:

  1. Бурение лидерных скважин буровым инструментом, в нижней части которого расположен монитор с соплами (прямой ход, см. рисунок Позиции 1,2,3);
  2. Подъем буровых штанг с одновременной подачей раствора через сопла монитора под давлением  400-500 атм (обратный ход, см. рисунок позиции 4,5) и перемешиванием грунта;
  3. В результате описанных операций, образуется грунтоцементная jet-свая (см. рисунок позиция 6) диаметром 500-1500 мм, обладающая высокими прочностными, деформационными и противофильтрационными характеристиками.
OLYMPUS DIGITAL CAMERA
gce-2
ГЦЭ-3-1

Основные типы струйного укрепления грунтов

Однокомпонентная технология (Jet 1)

В этом случае разрушение грунта производят струей цементного раствора. Давление нагнетания раствора составляет 400-500 атм. Технология Jet1 наиболее проста в исполнении, требует минимального комплекта оборудования, однако диаметр получаемых свай также является наименьшим по сравнению с другими технологиями джет укрепления грунта. Так, например, в глинистых грунтах диаметр грунтоцементных свай не превышает 600 мм, в песчаных грунтах диаметр свай составляет 700-800 мм.

img-jet-1
img-jet-2

Двухкомпонентная технология (Jet 2)

В этом варианте для увеличения длины водоцементной струи используют энергию сжатого воздуха. Для раздельной подачи в монитор цементного раствора и сжатого воздуха применяют двойные полые штанги. По внутренним штангам подают цементный раствор, а по внешним – сжатый воздух. Диаметр сваи Jet 2 в глинах достигает 1200 мм, а в песках — 1500 мм.

Технология с уменьшенным давлением (MiniJet)

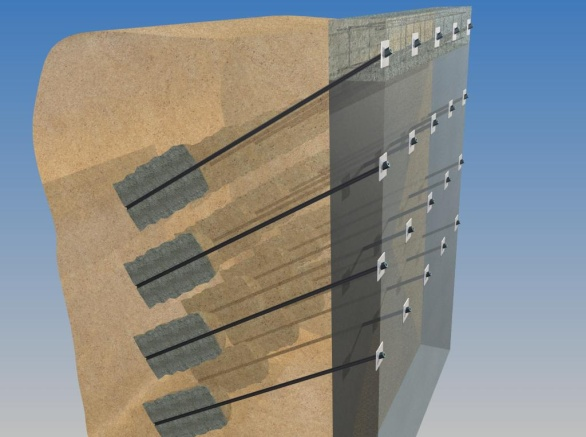

Для минимизации технологических осадок небольших отдельных фундаментов можно применить технологию MiniJet. В ней применяется меньшее давление, что позволяет сформировать сваи диаметром 300-400 мм. Особенно данная технология эффективна для фундаментов, подверженных растяжению. Бурение выполняется буровыми трубами на муфтах, которые остаются в теле сваи в качестве армирующего элемента. Анкера конструктивно полые. Насосы высокого давления подают цементный раствор, и на конце анкера образуется якорь. После отвердения цементного раствора производят натяжку анкера. Анкера MINI JET можно применять в напорных, обводненных грунтах.

Область применения

струйной цементации

  • Разъединительные стенки влияния деформаций
  • Устройство буровых свай
  • Контролируемое заполнение подземных выработок и карстовых пустот
  • Заглубление подвалов и надстройка зданий
  • Технология струйной цементации грунтов также позволяет выровнять прочностные и деформационные свойства грунта, внедрением в него армирующих элементов. При этом грунт и внедренные в него грунтобетонные сваи рассматриваются как единый геотехнический массив.

Преимущества

технологии струйной цементации грунтов

  • Высокая скорость работ за счет малого диаметра бурения скважин;
  • Выполнение работ в стесненных условиях (высота от 2 м, ширина от 1,5 м);
  • Отсутствие динамических воздействий;
  • Стоимость выполнения работ при усилении фундаментов, закреплении грунтов и ограждении котлованов ниже аналогичных способов на 15-20%;
  • Чрезвычайно высокая предсказуемость результатов крепления грунта методом струйной цементации.

  • При ограждении котлованов (подпорных стен) конструкция из грунтобетонных свай выполняет несколько функций: воспринимает горизонтальные и вертикальные нагрузки, является вертикальной противофильтрационной завесой;
  • По сравнению с традиционными технологиями инъекционного закрепления грунтов струйная цементация позволяет укреплять практически весь диапазон грунтов — от гравийных отложений до мелкодисперсных глин и илов;
  • Ограничения: невозможность применения в крупнообломочных или скальных грунтах.
