Надежность любого сооружения напрямую зависит от состояния подземной части конструкции. Когда специалисты говорят о том, что такое деформация фундамента, они имеют в виду необратимое изменение геометрии, целостности или пространственного положения конструктивного элемента под воздействием внешних и внутренних факторов. По существу, определение деформации фундамента объединяет широкий спектр процессов: от микротрещин в бетоне до критического крена всего здания. Понимание этих процессов важно для проектировщиков, эксплуатирующих организаций и заказчиков строительства.

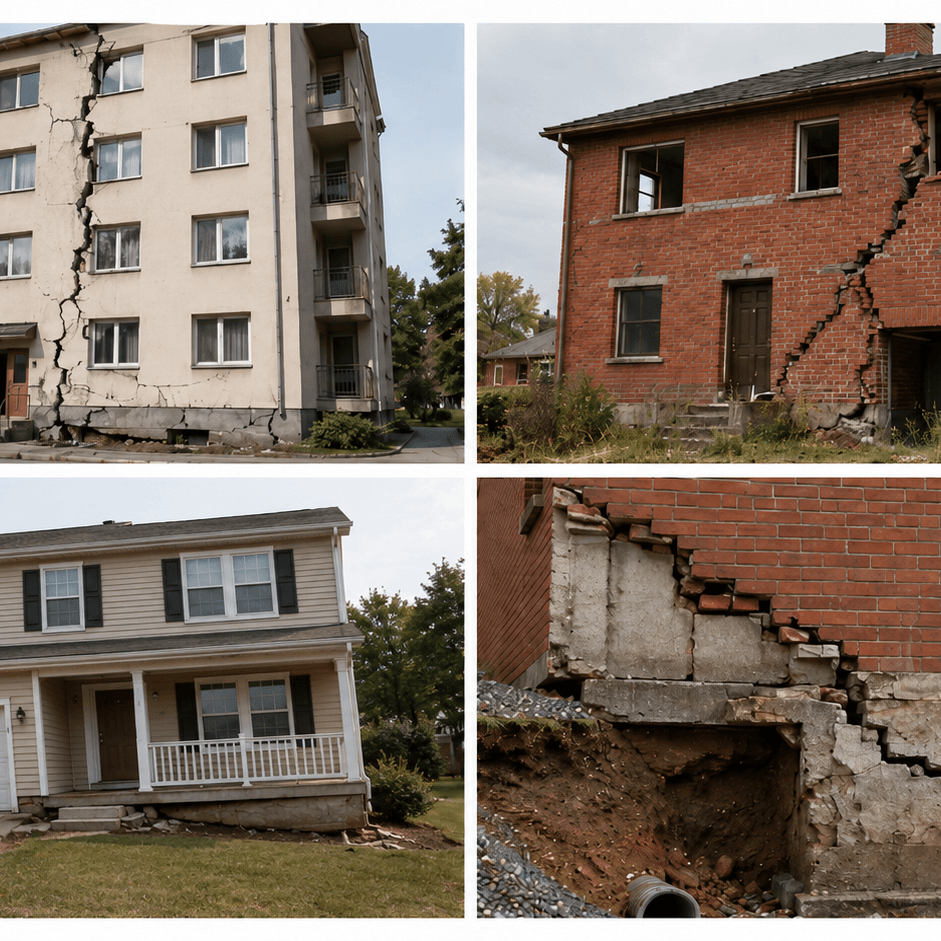

Виды деформаций оснований и фундаментов
Основание сооружения по СП 22.13330.2016 — это «массив грунта, взаимодействующий с сооружением». Фундамент — конструкция, передающая нагрузку от здания на основание. Деформация основания — это любое изменение его формы и положения под действием нагрузок и иных воздействий: внешних сил, изменения влажности грунтов, замерзания и оттаивания, химических процессов, подработки и т. п.
В нормативной практике различают два принципиально разных вида деформаций:
- Деформации первого вида, вызванные нагрузкой от сооружения и временными нагрузками (осадки, просадки, горизонтальные перемещения). Чем больше сжимаемость грунтов, тем больше усилия, возникающие в конструкциях.
- Деформации второго вида, не связанные с нагружением от сооружения и проявляющиеся как самостоятельные перемещения поверхности (подъемы, оседания, провалы). Здесь, наоборот, с увеличением сжимаемости грунтов усилия в конструкциях снижаются — это принципиально влияет на выбор конструктивных мер защиты.
Классификация деформаций оснований по СП 22.13330.2016 включает следующие основные виды:
Вертикальные составляющие деформаций основания:
- Осадки — деформации основания, происходящие в результате внешних воздействий и в отдельных случаях от собственного веса грунта, не сопровождающиеся коренным изменением структуры грунта. Это самый распространенный и безопасный вид деформаций.
- Просадки — деформации основания, происходящие в результате уплотнения грунта и коренного изменения структуры грунта под воздействием как внешних нагрузок и собственного веса грунта, так и дополнительных факторов, таких, например, как замачивание просадочного грунта, оттаивание ледовых прослоек в замерзшем грунте и т.п. Характерны для лессовых грунтов и грунтовых условий I и II типа по просадочности. Этот процесс часто носит неравномерный характер и вызывает перекос конструкций
- Подъемы и усадки — деформации основания, связанные с изменением объема грунтов при изменении их влажности или воздействием химических веществ (набухание и усадка) и при замерзании воды и оттаивании льда в порах грунта (морозное пучение и оттаивание грунта). Деформации подъема могут возникнуть при условиях увеличения объема грунта основания (морозное пучение, набухание глинистых грунтов, барражный эффект, технологические подъемы).
- Оседания — деформации земной поверхности, вызываемые подработкой, изменением гидрогеологических условий, карстово-суффозионными процессами и т. п.
- Провалы — деформации земной поверхности с нарушением сплошности грунтов, образующиеся вследствие обрушения толщи грунтов над карстовыми полостями, горными выработками или зонами суффозионного выноса грунта.
Горизонтальные составляющие:
- Горизонтальные перемещения — деформации основания, связанные с действием горизонтальных нагрузок на основание (фундаменты распорных систем, подпорные стены, грунтовые воды и т. д.) или со значительными вертикальными перемещениями поверхности при оседаниях, просадках грунтов от собственного веса и т. п.
Деформации фундаментов зданий вследствие деформации оснований
Деформации фундаментов — это изменения положения и формы фундамента, возникающие из-за осадки, просадки, пучения, сдвига или неравномерного уплотнения грунтов основания. Исходные положения деформации оснований по нормативной базе (СП 22.13330) устанавливают предельно допустимые величины осадок, кренов и относительных разностей осадок для различных типов зданий и грунтовых условий.
Деформация фундаментов при равномерных осадках и просадках
Равномерные осадки возникают, когда подошва фундамента опускается плавно и одинаково по всей площади без концентрации напряжений в несущих элементах. При таком процессе грунт уплотняется под нагрузкой, поровая вода отжимается, но скелет грунта сохраняет целостность. Такой вид деформации основания является безопасным для здания, если не превышает предельных значений. Именно поэтому проектировщики закладывают расчетную осадку в модель и предусматривают осадочные швы. Для каркасных зданий с железобетонным каркасом средняя предельная осадка составляет 10 см, со стальным — 15 см, для элеваторов на монолитной плите — до 40 см. Для бескаркасных зданий из крупных панелей — 12 см, из кирпичной кладки без армирования — 12 см.
Равномерные просадки более опасны: они сопровождаются коренным изменением структуры грунта (например, при замачивании лессов) и могут достигать десятков сантиметров, выводя здание за пределы эксплуатационной пригодности даже при равномерности.
Формы деформации зданий при неравномерных осадках фундаментов и оснований
Неравномерные осадки порождают пять характерных форм деформации сооружения:
- Крен (наклон) — разность осадок двух крайних точек фундамента, отнесенная к расстоянию между ними. Характерен для абсолютно жестких сооружений компактной формы — башен, дымовых труб, силосов. При крене трещин в стенах может не быть, но они появляются на цоколе и отмостке, разрушается гидроизоляция.
- Перекос (сдвиг) — разность осадок двух соседних фундаментов (или опор каркаса), отнесенная к расстоянию между ними. Характерен для каркасных зданий. Возникает при резкой неравномерности осадки на относительно небольшом участке при низкой сдвиговой жесткости здания. Наклонные трещины концентрируются у дверных и оконных проемов — там, где каменная кладка ослаблена. Перекашиваются дверные и оконные коробки.
- Прогиб — относительная стрела прогиба к длине изогнувшейся части (осадка центра больше осадки краев). Возникает у протяженных зданий с недостаточной изгибной жесткостью при бо́льших осадках в средней части по сравнению с краями. Опасная зона — нижняя часть стен (растяжение). Трещины раскрываются снизу, сужаясь кверху, и наклонены к центру здания. Стена работает как изгибаемый элемент с растянутой нижней зоной.
- Выгиб (перегиб) — обратное явление, когда осадки краев больше, чем середины. В практике эксплуатации старых кирпичных зданий встречается чаще прогиба — из-за перегрузки продольных стен тяжелыми торцевыми (часто глухими) стенами. Опасная зона — верхняя часть стен. Трещины раскрываются сверху, имеют форму перевернутой буквы «V» или «Y» и сходятся к центру. Этот случай особенно опасен для каменных стен, плохо работающих на растяжение в верхней зоне.
- Кручение (закручивание) — поворот параллельных поперечных сечений сооружения вокруг продольной оси в разные стороны и на разные углы. Возникает при асимметричных осадках по противоположным углам здания. Характерны диагональные под углом 30-60°, разнонаправленные, спиральные трещины. Раскрытие трещин неравномерное по высоте и часто может концентрироваться в углах здания.
ГОСТ 31937-2024 классифицирует трещины по ширине раскрытия: до 0,3 мм — допустимые, 0,3–1,0 мм — недопустимые, свыше 1,0 мм — аварийные; при аварийных деформациях, вызванных большими неравномерными осадками, ширина раскрытия может достигать 10 мм и более. Параллельно с раскрытием идет перераспределение усилий в стенах с перегрузкой отдельных участков, что усиливает разрушение.
Причины возникновения деформаций оснований и фундаментов
Основной причиной деформации фундаментов и оснований являются изменения напряженно-деформированного состояния грунтового массива, выходящие за рамки проектных допущений. Причины возникновения деформаций оснований можно классифицировать по природе воздействия.
Природные и техногенные факторы
- Гидрогеологические изменения — подъем уровня грунтовых вод, суффозионный вынос мелких частиц, размыв подошвы фундамента, карстовые процессы.
- Климатические воздействия — промерзание и оттаивание, сезонное набухание (морозное пучение) и усадка глинистых грунтов.
- Динамические нагрузки — вибрации от транспорта, забивки свай, работы тяжелого оборудования вблизи здания. Вызывают уплотнение песчаных и разжижение глинистых грунтов с дополнительной осадкой.
- Проектные и строительные ошибки — недостаточная глубина заложения, неверный выбор типа фундамента, некачественное уплотнение обратной засыпки, наличие старых засыпанных оврагов и русел.
- Эксплуатационные нарушения — несанкционированная надстройка этажей, утечки из инженерных коммуникаций (особенно горячей воды), нарушение дренажной системы.
Причины, вызывающие неисправности и деформации оснований и фундаментов, нередко действуют в комплексе. Например, утечка из водопровода размывает песчаную подушку, одновременно поднимается уровень грунтовых вод, и два процесса усиливают друг друга, ускоряя развитие деформаций оснований.
Какую деформацию испытывает фундамент здания при различных сценариях
Характер деформации оснований и фундаментов зависит от сочетания грунтовых условий, конструктивной схемы сооружения и внешних воздействий. Рассмотрим типичные ситуации.
На слабых водонасыщенных глинах фундамент чаще всего испытывает длительную осадку консолидации. Процесс может занимать годы и приводить к значительным абсолютным величинам (десятки сантиметров), при этом какие деформации основания окажутся критическими, определяется неравномерностью мощности слабого слоя по площади пятна застройки.
В условиях сезонного промерзания глинистые грунты выталкивают фундаменты мелкого заложения вверх. Касательные силы пучения действуют по боковым граням, нормальные — по подошве. Фундамент здесь испытывает циклический подъем и опускание, которые приводят к накоплению остаточных перемещений и, как следствие, к образованию трещин.
Деформация фундамента многоквартирного дома имеет свою специфику. Длинные корпуса жилых зданий отличаются переменной жесткостью, наличием температурных и осадочных швов, разной нагрузкой от секций различной этажности. Все это делает многоквартирные дома чувствительными к разности осадок. На практике именно в панельных и монолитно-каркасных жилых зданиях наиболее часто фиксируются перекосы, прогибы и кручение участков фундамента.
Как определить деформацию фундамента на ранней стадии
Раннее обнаружение проблем позволяет избежать капитального ремонта и аварийных ситуаций. Для этого применяются визуальные и инструментальные методы.
Визуальные признаки
- Трещины в верхних частях здания появляются при деформациях фундаментов неравномерного характера. Диагональные трещины на фасаде, расходящиеся к верху стены, указывают на просадку средней части. Если трещины расширяются книзу — вероятнее всего, оседают крайние участки.
- Заклинивание окон и дверей — перекос проемов даже на несколько миллиметров затрудняет открывание створок.
- Отрыв отмостки от цоколя — визуально заметный зазор свидетельствует о неравномерном перемещении конструкций.
- Появление влаги в подвале, подтопление приямков — косвенный признак нарушения гидроизоляции и возможного размыва основания.
Инструментальные методы
Геодезический мониторинг с использованием высокоточного нивелирования и спутниковых технологий (GNSS) позволяет фиксировать вертикальные и горизонтальные смещения с точностью до десятых долей миллиметра. Маячки на трещинах дают информацию о динамике раскрытия. Инклинометры отслеживают угловые перемещения. Тензометрические датчики, установленные на конструкциях, фиксируют изменение напряжений и позволяют прогнозировать развитие деформаций оснований в реальном времени.
Последствия деформационных процессов для зданий и сооружений
Неконтролируемые деформации в фундаменте и основании ведут к целому ряду негативных последствий. На начальном этапе появляются косметические дефекты — трещины в штукатурке, перекосы перегородок, отслоение облицовки. При дальнейшем развитии страдают несущие элементы: балки, колонны, плиты перекрытий. В критической стадии возможно частичное или полное обрушение.
Экономические потери включают затраты на аварийно-восстановительные работы, расселение жильцов (для многоквартирных домов), простой производственных мощностей (для промышленных объектов) и судебные издержки. Своевременная диагностика и превентивное укрепление грунтов обходятся в разы дешевле ликвидации последствий.
Методы предотвращения и устранения деформаций
Предотвращение начинается на этапе инженерных изысканий. Качественное геотехническое обследование площадки, лабораторные испытания грунтов и численное моделирование позволяют спрогнозировать поведение основания и заложить необходимый запас прочности. Однако даже при грамотном проектировании в процессе эксплуатации могут измениться условия: повысится уровень грунтовых вод, увеличится нагрузка на перекрытия, начнется строительство на соседнем участке.
В таких случаях применяются технологии закрепления грунтов, которые восстанавливают или повышают несущую способность основания без полной разборки фундамента.
Современные технологии закрепления грунтов
- Струйная цементация (Jet Grouting) — метод, при котором грунт разрушается высоконапорной цементной струей и одновременно перемешивается с инъектируемым раствором. В результате формируются грунтоцементные столбы диаметром от 0,6 до 2,5 м с прочностью на сжатие, многократно превышающей прочность исходного грунта. Технология подходит для песчаных, глинистых и органоминеральных оснований.
- Инъекционное закрепление (Deep Injection) — нагнетание вяжущих составов (цементных, цементно-полимерных, силикатных) под давлением в поровое пространство или трещины грунта. Метод эффективен при необходимости повысить водонепроницаемость и прочность основания точечно, без масштабных земляных работ.
- Устройство буроинъекционных свай — применяется для передачи нагрузки на глубокозалегающие прочные слои, когда верхняя толща грунта не обеспечивает требуемой несущей способности.
- Дренажные мероприятия — организация пристенного или пластового дренажа для снижения уровня грунтовых вод и устранения гидростатического давления на фундамент.
Геотехническая компания «Геобилдинг» специализируется на закреплении грунтов и усилении фундаментов с применением технологий струйной цементации (Jet Grouting) и инъекционного крепления грунтов и фундаментов (Deep Injection). Инженерный состав компании выполняет полный цикл работ.
- Обследование существующих фундаментов и оснований, инструментальная оценка текущего состояния.
- Разработка проектной документации на закрепление грунтов с учетом результатов инженерно-геологических изысканий.
- Производство работ по струйной цементации и инъекционному закреплению с геодезическим контролем на каждом этапе.
- Мониторинг деформационного состояния в период и после завершения работ.
Практический опыт компании охватывает объекты жилого, промышленного и инфраструктурного строительства. Применение технологий Jet Grouting и Deep Injection позволяет устранять деформации оснований и фундаментов на действующих объектах без остановки эксплуатации, что особенно актуально для многоквартирных жилых домов, торговых комплексов и производственных зданий.
Источники
- СП 22.13330.2016 «Основания зданий и сооружений» (актуализированная редакция СНиП 2.02.01-83*).
- СП 45.13330.2017 «Земляные сооружения, основания и фундаменты».
- ГОСТ 20522-2012 «Грунты. Методы статистической обработки результатов испытаний».
- Далматов Б. И. «Механика грунтов, основания и фундаменты». — СПб.: Лань, 2012.
- Тер-Мартиросян З. Г. «Механика грунтов». — М.: Изд-во АСВ, 2009.
- МГСУ. Методические рекомендации по устройству грунтоцементных конструкций способом струйной цементации. — М., 2014.
