Современное строительство предъявляет высокие требования к защите подземных частей зданий от воздействия влаги. Фундаменты, подвалы, подземные парковки и другие конструкции, соприкасающиеся с грунтом, постоянно подвергаются давлению грунтовых вод. При недостаточной защите со временем происходит замачивание стены подвала и капиллярное проникновение влаги в материалы, что приводит к коррозии арматуры, разрушению бетона и появлению плесени. Чтобы избежать этих проблем, применяются различные методы гидроизоляции. Одним из наиболее эффективных решений для сложных случаев является инъекционная гидроизоляция конструкций, позволяющая герметично заделать трещины, швы и поры, остановить протечки и защитить конструкции без масштабных земляных работ.
Что такое инъекционная гидроизоляция?
Инъекционная гидроизоляция – это технология гидроизоляции строительных конструкций, при которой через заранее подготовленные отверстия (шпуры) в тело конструкции или прилегающий грунт нагнетаются специальные материалы. Закачиваемый под давлением состав заполняет все пустоты, поры, трещины и швы, создавая водонепроницаемый барьер. Проще говоря, инъекционная гидроизоляция – это введение гидроизолирующего состава внутрь конструкции или вокруг нее с целью восстановить ее герметичность и предотвратить проникновение воды.
В нормативной документации такой метод также описывается как гидроизоляция методом инъектирования – технология, реализуемая путем нагнетания (инъектирования) материала в нужные зоны. В отличие от традиционных наружных покрытий, инъекционный способ гидроизоляции позволяет работать изнутри помещения, устраняя протечки даже при постоянном притоке воды. Например, может выполняться инъекционная гидроизоляция подвала изнутри от грунтовых вод, когда снаружи отсутствует доступ к фундаменту.
Инъекционные системы гидроизоляции включают в себя материалы разного типа и оборудование для их нагнетания. В качестве материалов применяются как минеральные составы (например, цементные суспензии, микроцемент), так и полимерные смолы – выбор зависит от характера дефектов и требований к результату.
Полимерные материалы (полиуретановые, эпоксидные, акрилатные) способны проникать в мельчайшие трещины и поры, многие из них быстро расширяются при контакте с водой, обеспечивая надёжную герметизацию. Так, полиуретановая инъекционная гидроизоляция эффективна для ликвидации активных течей: гидроактивные пены моментально увеличиваются в объеме при попадании воды, заполняя протечки и перекрывая доступ влаги.
Минеральные инъекционные растворы (например, цементно-песчаные, силикатные) применяются для создания прочных барьеров и укрепления оснований – такая инъекционная цементная гидроизоляция образует в структуре бетона или кладки твердый водонепроницаемый камень.
Существуют также акрилатные гели и проникающие составы, способные глубоко пропитывать структуру – это так называемая инъекционная проникающая гидроизоляция, создающая долговременную химически стойкую защиту в массиве материала.
Области применения инъекционной гидроизоляции
Инъекционная гидроизоляция фундаментов или стен используется в самых разных ситуациях – от ремонта трещин до комплексной герметизации подземного сооружения.
Фундаменты и подвалы
Инъектирование позволяет защитить заглубленные конструкции зданий. Часто приходится выполнять гидроизоляция фундамента при реконструкции старых строений, где наружная изоляция отсутствует или повреждена. В таких условиях единственный способ устранить проникновение влаги – это инъекционная обработка изнутри подвала. Через пробуренные шпуры состав нагнетается прямо в тело фундаментной стены или прилегающий грунт, создавая барьер на пути воды. Таким образом устраняется фильтрация грунтовых вод и предотвращается намокание оснований без вскрытия грунта снаружи.

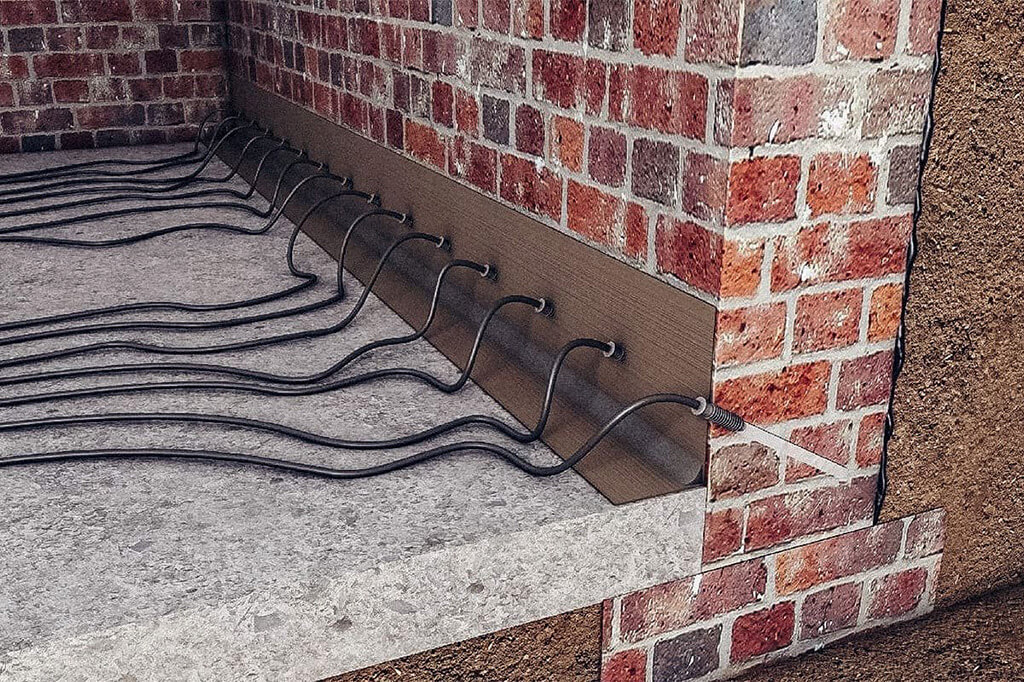

Кроме того, инъекционная технология используется для устройства горизонтального отсечного экрана. Например, горизонтальная гидроизоляция методом инъектирования применяется для отсечения капиллярной влаги, поднимающейся от фундамента в стены. Такая отсечная инъекционная гидроизоляция фундаментов образует водонепроницаемый слой в теле цоколя. Отсечная инъекционная гидроизоляция цоколя актуальна при реконструкции исторических зданий с кирпичными стенами и отсутствующей гидроизоляцией: путем инъектирования силоксановых или кремниевых составов в ряд сквозных отверстий устраивают барьер против влажности. Таким образом она предотвращает капиллярное подтягивание воды и защищает вышележащие конструкции от сырости.
Стены, перекрытия и цокольные этажи

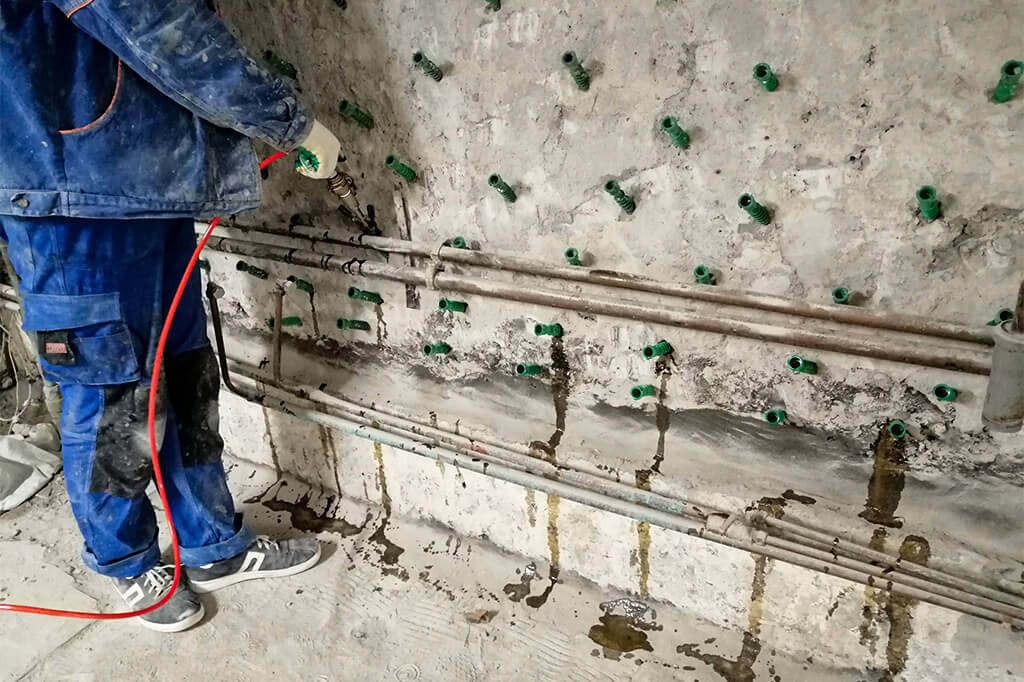

Гидроизоляция стен инъектированием применяется как для наружных, так и для внутренних стен подвальных и цокольных помещений, если через толщу стены просачивается вода. Например, в подземных паркингах или технических этажах часто требуется останавливать протечки через швы стен или места ввода коммуникаций – это эффективно решается методом инъектирования.
Также возможна инъекционная гидроизоляция кирпичной кладки – актуально для старых туннелей, подвалов, колодцев, возведенных из кирпича: в кладке с течением времени образуются пустоты, раствор в швах вымывается, и через них начинает просачиваться вода. Инъектирование кирпичных конструкций специальными гелями или микроцементом позволяет заполнить все полости в кладке и восстановить монолитность стены.
Данный метод подходит и для железобетонных стен: трещины, раковины от опалубочных стяжек и другие дефекты заделываются путем нагнетания полимерных смол, восстанавливая водонепроницаемость.
В некоторых случаях требуется защита верхних элементов подземного сооружения – например, инъекционная гидроизоляция потолка подвального помещения. Если через потолок подвала (плиту перекрытия) просачивается вода из вышележащих грунтов или протекает с поверхности, трещины и швы в потолочной плите можно загерметизировать путем инъекции. В этом случае раствор нагнетается снизу вверх, что технологически сложнее, но современные насосы и быстрореагирующие смолы позволяют успешно выполнять такие работы по инъекционной гидроизоляции. Аналогично может выполняться и инъекционная гидроизоляция пола, если вода поступает через плиту пола подвала или цоколя – например, по холодным швам или через дефекты в бетонной плите.
Швы и трещины
Отдельно стоит отметить применение инъектирования для локального ремонта отдельных дефектов конструкций. Инъекционная гидроизоляция швов деформационных и рабочих в бетоне позволяет восстановить герметичность стыков, которые со временем начали пропускать воду. В деформационные швы закладывают специальные инъекционные шланги или пакеры и нагнетают герметизирующий гель, который заполнит весь шов и останется эластичным, выдерживая подвижки конструкций.
Также широко практикуется инъекционная гидроизоляция трещин – как в бетонных, так и в кирпичных элементах. Для заделки трещин могут использоваться эпоксидные составы (если требуется восстановить прочность элемента) или полиуретановые смолы (если приоритет – остановить проникновение воды). Инъекционный состав подается через систему пакеров, установленных вдоль раскрытия трещины, под достаточным давлением, чтобы материал проник на полную глубину. После полимеризации смолы трещина превращается в водонепроницаемый «шов». Таким методом устраняются даже активные протечки под давлением – инъекционная гидроизоляция бетона способна остановить поступление воды через трещины, поры и стыки даже в ситуациях, где обычные поверхностные методы бессильны.
Стратегические объекты
Метод инъекционной гидроизоляции нашел применение и при строительстве, и при ремонте подземных сооружений стратегического значения. Например, при возведении тоннелей, станций метро, подземных хранилищ или бомбоубежищ важно обеспечить абсолютную герметичность конструкций. В этих случаях часто проектируется система инъекционных трубок или закладываются пакеры заранее, что позволяет при необходимости быстро выполнить гидроизоляцию инъектированием без остановки их эксплуатации. Инъекционная технология используется на объектах инфраструктуры (шахты лифтов, коммуникационные коллекторы, подземные пешеходные переходы) и гидротехнических сооружениях (плотины, колодцы, резервуары). Таким образом, диапазон использования метода крайне широк – от гражданских и жилых зданий до индустриальных и военных объектов.
Материалы и виды инъекционной гидроизоляции
В зависимости от применяемого состава различают несколько типов инъекционной гидроизоляции. Основные виды инъекционной гидроизоляции можно классифицировать так:
- Полиуретановые составы. Полиуретановые инъекционные смолы и пены – одни из самых распространенных материалов для гидроизоляционных инъекций. Они бывают однокомпонентными (гидроактивными) или двухкомпонентными. Однокомпонентные полиуретаны начинают вспениваться при контакте с водой, увеличиваясь в объеме в 5–20 раз, за счет чего эффективно останавливают даже сильные течи. Двухкомпонентные составы могут не давать пены, но после полимеризации образуют жесткий либо эластичный водонепроницаемый заполнитель в трещине. Полиуретановая инъекционная гидроизоляция обычно применяется для быстрой ликвидации протечек через трещины, швы, вводы коммуникаций. Преимущества полиуретана – способность работать во влажных условиях, высокая адгезия к бетону и кирпичу, химическая стойкость и эластичность заполнения.
- Эпоксидные смолы. Эпоксидная смола для инъекций используется главным образом для структурного ремонта трещин в железобетоне. Она имеет низкую вязкость и способна глубоко проникать в узкие (до 0,1 мм) трещины. После отверждения эпоксидный состав придает монолитность конструкции, склеивая края трещины с прочностью, не уступающей бетону. Однако эпоксидные инъекции применимы только на сухих основаниях – при протечках воды эпоксидную смолу не используют, так как она не отверждается во влажных условиях. Поэтому эпоксидные материалы чаще относят к ремонтным, нежели к чисто гидроизоляционным.
- Акрилатные гели. Это эластичные гелевые составы на основе акрилатов, которые способны значительно снижать свою вязкость (почти до консистенции воды) и поэтому проникают в мельчайшие поры грунта или конструкции. Акрилатные гели незаменимы для создания экрана и «занавеса» – например, когда выполняется наружная гидроизоляция инъектированием в виде завесы из геля вдоль внешней стороны стены. Гель после застывания остается гибким и водонепроницаемым, но не придает конструкции значительной прочности. Его часто применяют для герметизации швов, стыков, а также там, где нужна высокая эластичность (например, деформационные швы в паркингах). Акрилатные составы позволяют выполнить длительную блокировку поступления воды, обладают хорошей адгезией к влажным поверхностям и контролируемым временем реакции.
- Цементные и микрокремнеземные суспензии. К минеральным материалам относятся тонкодисперсные цементные растворы, микросиликатные и другие неорганические суспензии, которые могут быть закачаны под давлением. Инъекционная цементная гидроизоляция применяется для заполнения крупных пустот и каверн в бетоне, каменной кладке, а также для тампонажа трещин шириной обычно от 0,2–0,3 мм и более. Минеральные инъекционные составы обладают способностью улучшать прочность конструкции за счет кристаллизации цемента в порах. Их часто используют при укреплении фундаментов и грунтов: например, методом цементации грунта вокруг подземного сооружения можно создать сплошной водонепроницаемый «кокон». Однако у таких материалов ограничена способность проникать в микротрещины из-за более высокой вязкости и размеров частиц, поэтому для тонких трещин предпочтительнее полимерные гели или смолы.
Кроме перечисленного, существуют и специальные системы: например, силикатные инъекционные составы (жидкое стекло с отвердителем), которые применяются для временного закрепления грунтов и снижения фильтрации, или комбинированные системы (полимерцементные составы).
Выбор инъекционного материала – ключевой этап, от которого зависит успех работ. Специалисты анализируют характер проблемы (течь через шов, капиллярная сырость, нарушение целостности бетона и т.д.) и на этой основе подбирают оптимальный состав. При комплексных задачах возможно последовательное применение нескольких материалов (например, сначала быстрая полиуретановая пена для срочной остановки активной течи, затем акрилатный гель для создания гибкого экрана, и в завершение – микроцемент для структурного заполнения оставшихся пустот). Такой системный подход обеспечивает надежный результат даже в самых сложных условиях.
Преимущества инъекционной гидроизоляции
По сравнению с традиционными методами, инъектирование обладает рядом важных преимуществ:
- Без необходимости раскопок. Метод позволяет обойтись без земляных работ при ремонте, что особенно важно в условиях плотной городской застройки или когда объект уже эксплуатируется. Гидроизоляция выполняется изнутри или через небольшие отверстия, не требуя откапывать фундамент по периметру.
- Применимость к различным материалам. Инъекционная технология подходит для конструкций из бетона, кирпича, природного камня и других минеральных материалов. Универсальность метода означает, что можно герметизировать как железобетонный паркинг, так и кирпичный подвал исторического здания.
- Остановка активных течей. Инъекционные материалы способны мгновенно останавливать даже напорные протечки воды. Правильно подобранная смола эффективно заполняет трещины и швы, блокируя дальнейшее поступление воды.
- Повышение долговечности конструкции. После инъектирования существенно снижается влажность стен и фундаментов, что предотвращает развитие плесени и грибка, а также коррозию арматуры. Некоторые инъекционные составы дополнительно упрочняют несущие элементы, увеличивая их прочность. Также гидроизоляция снижает риск повреждений при замерзании воды в порах материала, повышая морозостойкость конструкции.
- Химическая стойкость. Многие инъекционные смолы инертны к агрессивным средам, благодаря чему защищают бетон от воздействия грунтовых вод, которые могут содержать растворенные соли и реагенты. Созданный барьер предотвращает коррозию бетона и арматуры, продлевая срок службы сооружения.
К ограничениям метода можно отнести относительно высокую стоимость материалов и оборудования. Специализированные инъекционные системы гидроизоляции (насосы высокого давления, пакеры, смолы) стоят дороже, чем обычные рулонные или обмазочные материалы. Однако в сложных ситуациях эти затраты оправданы, так как альтернативой зачастую является трудоемкое вскрытие грунта или даже разбор конструкции. Инъектирование же позволяет решить проблему точечно и оперативно, часто без остановки эксплуатации здания.
Технология и этапы выполнения инъекционной гидроизоляции
Для успешного применения метода необходимы тщательное планирование и соблюдение технологии. Обычно процесс начинается с обследования объекта и составления проекта производства работ – проектирование гидроизоляции подземных частей зданий и сооружений должно учитывать гидрогеологические условия, состояние конструкций, наличие трещин и швов. На этой стадии выбирается тип инъекционного материала, схема расположения шпуров (отверстий) и оборудование. Разрабатывается технологическая карта инъекционной гидроизоляции, где прописаны давление нагнетания, расход состава, схема бурения, время реакции материала и прочие параметры.
Основные шаги при устройстве инъекционной гидроизоляции следующие:
- Подготовка поверхности. Зоны, где будет выполняться инъектирование, очищаются от отделочных материалов, загрязнений, непрочных фрагментов бетона. Если предстоит герметизация шва, его вскрывают (расшивают) и очищают от старого наполнения. В случае активной течи воды до начала инъекций могут применяться временные меры – установка дренажных игл для отвода воды или использование быстротвердеющих гидропломб для локальной приостановки струи.
- Бурение отверстий (шпуров). В конструкции сверлятся отверстия заданного диаметра (обычно 12–20 мм) и глубины (как правило, на 2/3 толщины элемента либо сквозные – для отсечной изоляции). Отверстия размещают по заранее выбранной схеме: в шахматном порядке вдоль трещины либо рядами по обе стороны шва, шаг зависит от толщины конструкции и типа материала. Иногда шпуры наклоняют, чтобы попасть точно в средину сечения стены или пересечь конкретный шов. В случае работы с грунтом за конструкцией (например, создание инъекционной завесы снаружи) отверстия могут буриться под углом через стену, выходя концом в грунт.

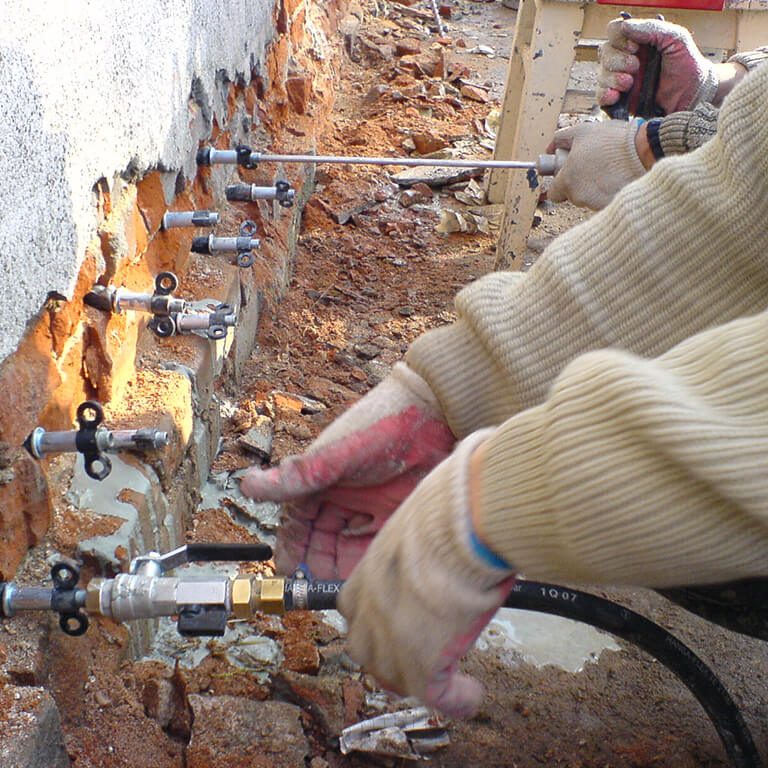

- Установка пакеров. В подготовленные шпуры монтируются специальные инъекционные пакеры – это трубчатые штуцеры с резиновым расширяющимся элементом или клеевым креплением, снабженные обратным клапаном. Пакеры надежно фиксируются в отверстиях (механическим распором или путем приклеивания) и обеспечивают герметичное подсоединение насосного оборудования. Через них состав будет подаваться внутрь конструкции, при этом пакер не пропускает раствор наружу и не дает ему вытекать обратно.

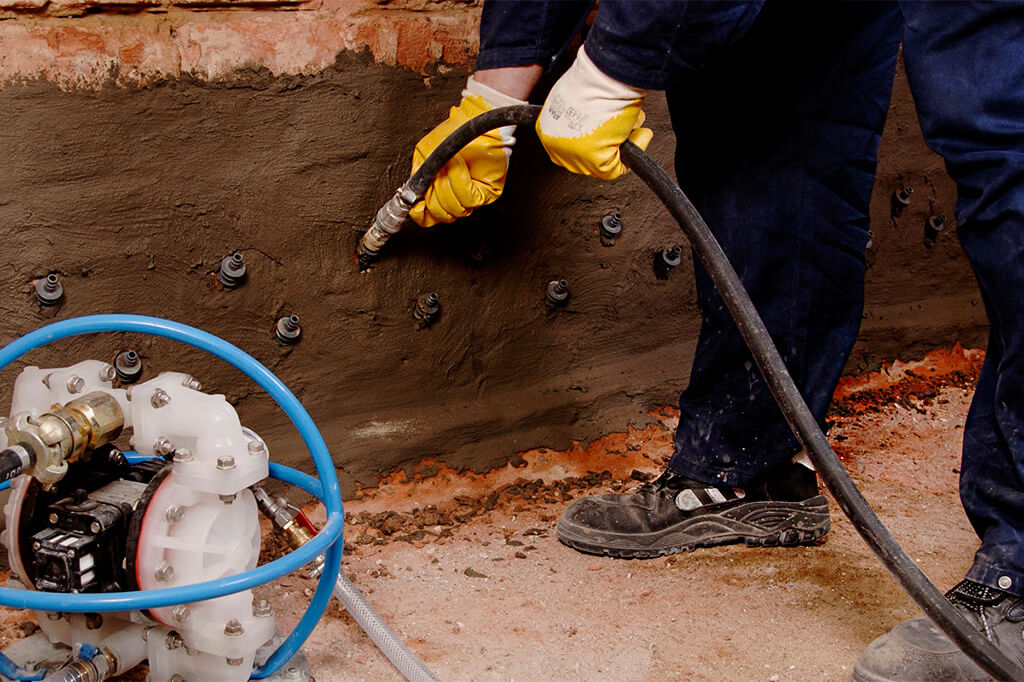

- Нагнетание инъекционного состава. К пакерам подсоединяются шланги от насоса, и начинается подача заранее приготовленного состава. Устройство гидроизоляции методом инъектирования требует использования специальных насосов, способных развивать высокое давление. В простых случаях (например, кирпичная кладка с пористой структурой) может применяться ручной насос или даже гравитационная заливка геля, но чаще используются мощные плунжерные насосы: в случае полиуретановых смол давление нагнетания может достигать 50–200 атм. Такое высокое давление необходимо, чтобы продавить смолу по тонким трещинам и капиллярам. Нагнетание ведут до тех пор, пока во всех целевых пустотах не появится состав (например, смола начала выступать из соседних пакеров или пор конструкции) либо до «отказа» – момента, когда материал перестает поглощаться, и давление резко возрастает. При правильном подборе вязкости материала он заполнит все доступные полости. Важно соблюдать технику безопасности: работы проводятся обученным персоналом с использованием средств защиты, поскольку инъекционные составы химически активны до отверждения, а высокое давление представляет опасность.
- Контроль заполнения и повторное инъектирование. Технология предусматривает пошаговый контроль. Например, при закачке длинной трещины материал вводят через несколько пакеров поочередно: нагнетают в первый, затем во второй и т.д., контролируя выход состава из соседних отверстий. Если обнаруживаются участки, куда раствор не проник, могут быть выполнены дополнительные инъекции или просверлены новые шпуры для последующего нагнетания. Иногда после первичного отверждения материала проводится повторное инъектирование другим составом для уплотнения оставшихся пустот.
- Демонтаж пакеров и завершение работ. После отверждения инъекционного материала (от нескольких часов до суток, в зависимости от состава) пакеры удаляют. Механические (металлические) пакеры выкручиваются или выбиваются, а отверстия заполняются ремонтным раствором или пробками из гидроизоляционного материала. Пластиковые пакеры зачастую обрезаются заподлицо с поверхностью. Швы, в которые производилось инъектирование, дополнительно герметизируют снаружи эластичным герметиком или устанавливают поверх них гидрошпонки для компенсации возможных подвижек. Далее поверхность конструкций при необходимости восстанавливается (например, наносится новый слой штукатурки).
Все перечисленные работы по инъекционной гидроизоляции должны выполняться в строгом соответствии с проектом и нормативными требованиями. В России действуют строительные нормы, обязывающие защищать подземные конструкции от проникновения воды. Так, СНиП и актуализированные СП требуют предусматривать систему гидроизоляции фундамента и стен с учетом уровня грунтовых вод и агрессивности среды. Инъекционная технология должна применяться квалифицированными специалистами с использованием сертифицированных материалов. При соблюдении технологии выполнение инъекционной гидроизоляции дает надежный и долговечный результат: восстановленная герметичность конструкций сохраняется десятилетиями, продлевая срок эксплуатации здания.
Комплексные решения: усиление грунтов и гидроизоляция от компании «Геобилдинг»
Практика показывает, что проблемы с водой в подземных сооружениях нередко связаны с состоянием окружающего грунта. Высокая фильтрация грунтовых вод, просадки оснований и трещины в конструкциях – все эти явления требуют комплексного подхода. Геотехническая компания «Геобилдинг» предлагает профессиональные услуги инъекционной гидроизоляции фундаментов и стен в составе комплексных проектов по стабилизации грунтов основания. Специалисты компании способны одновременно решить задачи по укреплению грунта и гидроизоляции конструкций. Такой подход реализуется, например, путем сочетания метода струйной цементации (Jet Grouting) и инъекционной гидроизоляции: вокруг сооружения создается прочный водонепроницаемый грунтоцементный экран, а сама конструкция герметизируется инъекционными смолами. Либо применяется технология глубинного инъекционного закрепления грунтов (Deep Injection) в сочетании с герметизацией швов и трещин фундамента. В результате объект получает всестороннюю защиту: грунт приобретает требуемую несущую способность и водонепроницаемость, а стены и фундамент – полную гидроизоляцию.
Компания «Геобилдинг» выполняет работы по инъекционной гидроизоляции на крупных инфраструктурных и промышленных объектах, обеспечивая нормативное качество и долговечность результата. Для каждого проекта подбирается оптимальная схема, по которой реализуется инъекционная гидроизоляция фундамента или другой конструкции, с учетом специфики объекта и требований заказчика. Обратившись к профессионалам, заказчик получает гарантию того, что все мероприятия – от обследования и проектирования до непосредственного инъектирования – будут выполнены комплексно, эффективно и в соответствии с современными стандартами.
Заключение
Инъекционная гидроизоляция на сегодняшний день является передовой технологией защиты бетона и кладки от воды. Она позволяет спасти конструкции, которые уже подверглись протечкам, и значительно продлить срок их службы. Для успешного результата необходимо привлечение квалифицированных инженеров-гидротехников, грамотный выбор материалов и строгое соблюдение регламентов производства работ. При выполнении этих условий инъекционный способ гидроизоляции обеспечивает надежную гидрозащиту фундаментов, стен и других элементов здания даже в самых тяжелых гидрогеологических условиях.
Данный метод зарекомендовал себя на множестве объектов – от жилых домов до стратегических бомбоубежищ – как эффективный и относительно быстро реализуемый. Геотехническая компания «Геобилдинг» готова воплотить эту технологию на вашем объекте, объединяя гидроизоляционные работы с передовыми методами геотехнического усиления, чтобы гарантировать сухость и устойчивость ваших сооружений на долгие годы.
