Грунтоцементные сваи — это геотехнические элементы фундаментов, формируемые путём введения цементно-водного раствора в грунт. В результате получается монолитный массив грунт–цемента, обладающий повышенной прочностью и устойчивостью к нагрузкам. Устройство грунтоцементных свай позволяет создать прочное грунтоцементное основание сооружения, эффективно передавая нагрузку на глубинные грунты.
Виды грунтоцементных свай
Существует несколько технологий изготовления грунтоцементных свай.
Буросмесительный метод (глубинное перемешивание) обеспечивает создание грунтоцементных колонн путём вращательного бурения с одновременной подачей цементного раствора через полую штангу. В этом процессе специальный смесительный инструмент измельчает грунт и перемешивает его с раствором, обеспечивая равномерное распределение. Типичный диаметр таких свай – от 400 до 1200 мм, длина может достигать 20–26 м. Метод буросмесительного перемешивания позволяет создавать грунтоцементные сваи DSM даже в стеснённых условиях без больших вибраций, используя местный грунт как заполнитель.

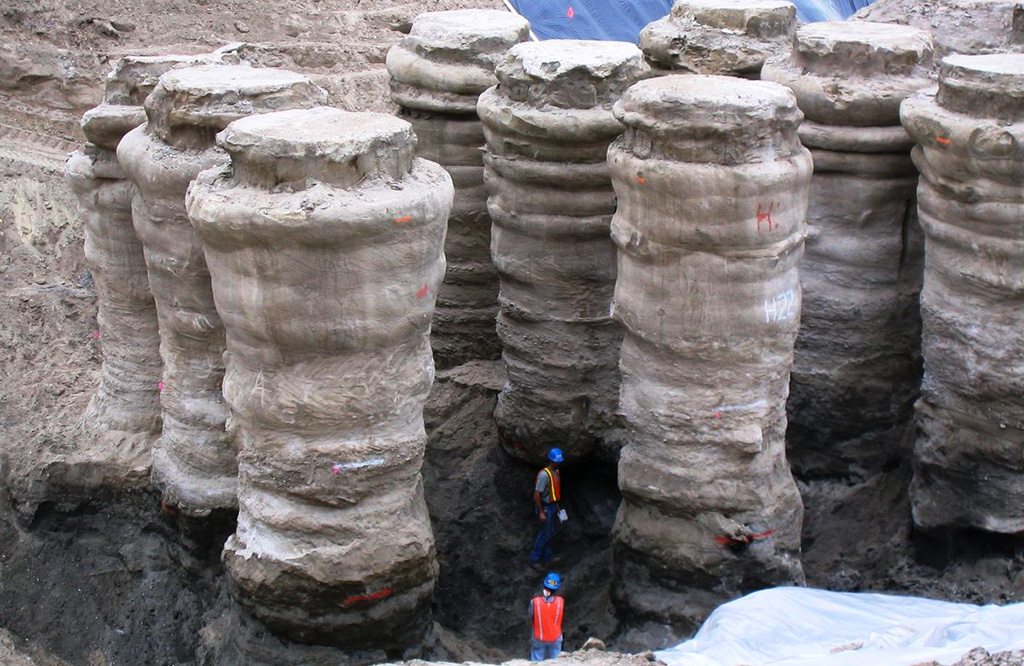

При струйной цементации (Jet Grouting) цементный раствор подаётся через сопло под высоким давлением (400–500 атм), размывая грунт и создавая цилиндрический столб грунтобетона прямо на месте. В момент обратного выдвижения зонта с соплами формируется грунтоцементный элемент цилиндрической формы (Jet–свая) диаметром 0,5–1,5 м. Так, например, в глинах диаметр свай Jet Grouting обычно не превышает 0,6 м, а в песках достигает 0,7–1,0 м. Струйная технология позволяет проникнуть в непрерывный грунт на больших глубинах и формировать в грунте сплошные конструкции (антикарстовые завесы, противофильтрационные экраны и т. п.). Для этого применяются специальные буровые установки со смесительным насосом высокого давления. Анализ проектных задач и геологической обстановки определяет выбор метода и состава раствора (цементный раствор, цементно-песчаная смесь или добавки) для формируемых грунтоцементных свай.
Материалы и состав смеси для грунтоцементных свай
Основой для цементации служит портландцемент (ГОСТ 10178‑85 или аналогичные) с водоцементным отношением (В/Ц) порядка 0,5–1,3. Для повышения стабильности раствора могут использоваться химические добавки (активаторы, пластификаторы). Типичные цементно-грунтовые смеси включают воду и цемент с учётом плотности смеси: по методическим рекомендациям её принимают в интервале от 1100 до 2200 кг/м³. Это означает, что вес грунтоцементной смеси 1 м³ может составлять 1,1–2,2 т, что важно учитывать при расчёте необходимого запаса материала и нагрузок на оборудование. В зависимости от условий конструкции применяются специфические рецептуры: например, существует нормативный ресурс «Смесь грунтоцементная для песчаных, супесчаных грунтов» с учётом свойств локальных песчаников или супесей. Компоненты смеси подбираются так, чтобы готовый грунтоцемент соответствовал проектной прочности (расчету по СП 291) и требованиям к однородности.
Применение грунтоцементных свай
Грунтоцементные сваи широко используются для усиления оснований в сложных грунтовых условиях. На практике они применяются для:
- Укрепления фундаментов жилых, коммерческих и промышленных зданий на слабых или неоднородных грунтах. Это даёт возможность обойтись без полного перемещения земли и сооружения тяжёлых бетонных фундаментов.
- Реконструкции и ремонта существующих сооружений. Грунтоцементные сваи вводят под старые фундаменты или вблизи строений при расширении и надстройке, повышая несущую способность и предотвращая осадку.
- Устройства подпорных стен и котлованов. Формируются вертикальные ряды свай, связываемых в сплошную грунтоцементную завесу для поддержки откосов и защиты котлованов от осыпей и фильтрации воды.
- Стабилизации склонов и береговых линий. Наклонные сваи и монолитные грунтоцементные перемычки в основании укрепляют откосы, предотвращая оползни и размыв водотоков.
- Инженерных сооружений транспортной инфраструктуры – крепление оснований мостов, эстакад, противофильтрационные экраны для тоннелей и др.
Каждая из этих задач решается с учётом особенностей проекта: размеры и плотность грунтоцементной сваи, армирование (при необходимости стальными каркасами) и геометрия зависят от нагрузок и требований по деформациям. Комплексный подход позволяет сочетать методы: например, грунтоцементные сваи формируют массив, а по верху заливают монолитную бетонную перемычку для распределения нагрузок по группе свай.
Преимущества метода устройства грунтоцементных свай
- Высокая прочность и надёжность. Цементированная колонна грунта образует монолитную опору, способную воспринимать значительные вертикальные и горизонтальные нагрузки. Прочное сцепление цементного массива с грунтом обеспечивает опору высокой жёсткости.
- Экологичность и минимальное воздействие. При создании грунтоцементных свай почти не производится выемка грунта, отсутствуют большие динамические воздействия и минимален шум. Работы проходят практически в безотходном режиме с использованием местного грунта.
- Универсальность. Метод применим в самых разных грунтовых условиях – от рыхлых песков и супесей до вязких глин и водонасыщенных отложений. Даже пучинистые грунты можно закрепить за счёт введения добавок или двойной цементации, что расширяет границы использования по сравнению с другими технологиями.
- Экономичность. За счёт использования местного грунта как заполнителя и меньшего объёма привозного цемента трудоёмкость и стоимость работ по установке грунтоцементных свай часто на 15–20% ниже традиционных способов усиления (например, стальных или бетонных свай). Кроме того, скорость возведения свай высокая, что удешевляет проект в целом.
Технология устройства грунтоцементных свай
Буросмесительный метод (DSM)
Этапы устройства грунтоцементных свай методом глубинного перемешивания включают: 1) бурение скважины с мешалкой (смесителем) до заданной глубины; 2) подачу цементной суспензии через мешалку и её вращательное перемешивание с грунтом; 3) извлечение оборудования и уплотнение сформированной колонны. Это позволяет получать грунтоцементные колонны (буронабивные сваи) без разбуривания грунта, диаметром обычно 0,4–1,2 м. Диаметр и форму сваи задают конструкция сверла: чаще всего используют штампы или шнеки. После окончания бурения и впрыска раствора колонне дают застыть до достижения проектной прочности. Специальная буровая установка для грунтоцементных свай оснащена силосами для цемента, насосом для суспензии и механизмом мешалки. Такой комплекс может работать автономно, обеспечивая непрерывное перемешивание грунта с раствором и формирование ровных свай высокой плотности.
Струйная цементация (Jet Grouting)

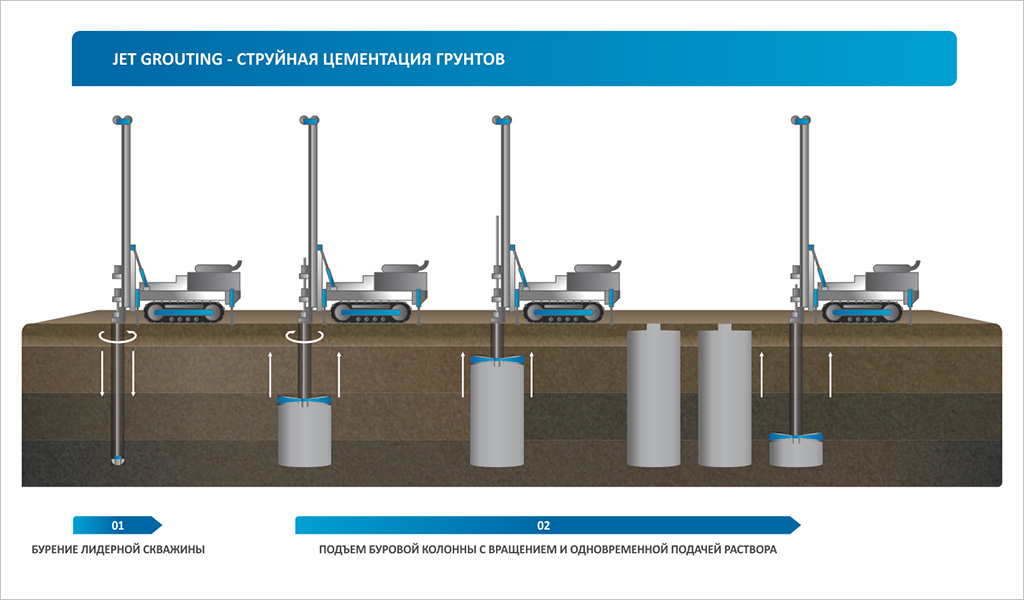

В случае струйной цементации лидерными буровыми трубами бурят скважину, оснащённую монитором с форсунками. Затем, при обратном ходе подъёма колонны, через сопла нагнетается цементный раствор под давлением 400–500 атм, размывая грунт и создавая смешанный грунтоцементный ствол. В результате формируется Jet–свая диаметром обычно 0,5–1,5 м с высокими механическими характеристиками. Технология может быть одно- или двухкомпонентной (Jet 1, Jet 2) – во втором варианте раствор и сжатый воздух подаются раздельно для увеличения глубины и диаметра сваи. Для мелких работ применяют MiniJet: давление и диаметр ниже (0,3–0,4 м), а сверление выполняют на муфтах, которые остаются в сваях как армирование.
Jet Grouting особенно эффективен при укреплении очень слабых и водонасыщенных грунтов, а также при ограниченных габаритах работ (внутри строений или узких котлованов). Недостатком метода является большая стоимость оборудования и раствора по сравнению с DSM, но скорость работ обычно выше. Фактически, выбор между DSM и Jet Grouting определяется требованиями проекта: в ряде случаев возможно сочетание – например, глубинное перемешивание формирует нижние участки свай, а зверху – jet-цементация для расширения основания.
Проектирование грунтоцементных конструкций регламентируется нормативами СП 291.1325800.2017 «Конструкции грунтоцементные армированные». В частности, расчёт армирования грунтоцементных свай базируется на требованиях этого свода правил и аналогичен методике расчёта железобетонных конструкций. При этом учитываются характеристики цементированного массива, грунтов основания и сочетания нагрузок.
На всех этапах важен контроль качества процесса устройства грунтоцементных свай: по СП рекомендуется обеспечивать выход грунтоцементной пульпы на поверхность (что сигнализирует об эффективном размыве). Для приёмки свай проводят отбор кернов из опытных колонн. Прочностные испытания грунтоцемента (сжатие, водопроницаемость) выполняют в лаборатории по ГОСТ 21153.2 и другим стандартам. Кроме того, иногда проводят полевые статические испытания свай штампом (давят грузом на верхнюю часть сваи или её группу). Такая комплексная проверка гарантирует, что испытания грунтоцементных свай подтвердят проектные расчёты и качество закрепления грунта.
Компания «Геобилдинг», специализирующаяся на подземном строительстве, предлагает услуги укрепления грунтов методом струйной цементации (Jet Grouting). Специалисты «Геобилдинга» выполняют полный цикл работ – от проектирования армирования до пуска установки – с применением сертифицированного оборудования и поэтапным контролем качества. В частности, компания гарантирует высокое качество работ за счёт использования передовых технологий и опыта специалистов.
Основные особенности грунтоцементных свай
Подытожим ключевые преимущества грунтоцементных свай:
- Полное усвоение нагрузки. Грунтоцементный массив воспринимает нагрузку совместно с грунтом основания, что снижает осадки и деформации. Например, при устройстве котлованов сваи одновременно работают как вертикальная опора и противофильтрационная завеса.
- Широкий диапазон применения. Грунтоцементные сваи эффективны при различных инженерных задачах и грунтах: от укрепления болотистых или песчаных оснований до стабилизации скальных пород (при добавлении цемента).
- Соответствие нормативам. Проекты выполняются по правилам СП 291.1325800.2017 и смежным СНиП/СП. Это гарантирует, что все «конструкции грунтоцементные» будут рассчитаны и выполнены согласно требованиям прочности, надёжности и контролю качества.
- Высокая эффективность. По сравнению с традиционными технологиями (стальные сваи, вбивные сваи), грунтоцементные сваи зачастую оказываются более экономичными по цене и быстро монтируются.
Таким образом, грунтоцементные сваи – это современная и надёжная технология укрепления оснований, широко применяемая в строительстве. Она сочетает в себе преимущества повышения несущей способности и водонепроницаемости грунта, экономию ресурсов и соответствие действующим стандартам. Геотехническая компания «Геобилдинг» готова предложить профессиональную реализацию проектов по струйной цементации грунтов Jet Grouting и устройству грунтоцементных свай, обеспечивая полный комплекс услуг и контроль качества на всех этапах работ.
